隔膜是計量泵選型

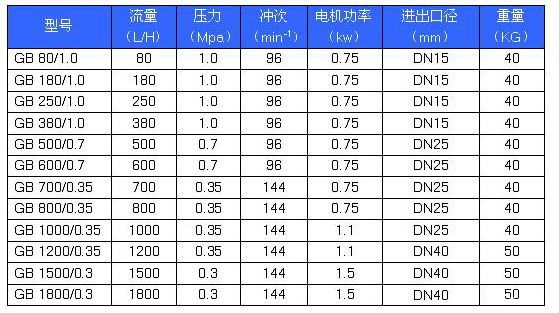

GB系列隔膜式計量泵--產品概述： 可調計量范圍：0-1800L/H GB系列隔膜式計量泵--產品特點： 1、鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。 計量泵參數：
最大壓力范圍：0-0.6MPa
驅動方式：電機驅動
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)
2、采用凸輪機構．整體上完全無泄露，可安置于藥槽或管道上。
3、接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
4、性價比高，普遍適用于，壓力要求不高的水處理行業。
5、在泵運行或停止時也可任意調節流量也可定量輸出。
6、隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層厚度3.mm SUS304支撐鐵芯，第四層采用強化尼龍纖維補強，第五采用EPDM彈性橡膠完全包履，可有效提升隔膜使用壽命。
泵頭部位材料
工作條件
計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯
環境溫度： -30℃ ##-90℃
計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯
電機： 二相、三相標準電機或防爆電機
閥球： 二氧化硅、SUS304、SUS316、陶瓷
功率：0.75KW 1.1KW 1.5kw
密封： 聚四氟乙烯、聚氯乙烯
防護等級：IP54
技術參數：
MG系列機械隔膜計量泵，增強型結構設計，可變偏心滑軸調節機構，曲柄連桿傳動，確保流量脈動平緩變化，沖擊小，適合苛刻運行環境。耐磨球軸承，使工作更穩定。油浴潤滑，驅動部件工作壽命長。在停機或運行狀態下均可流量調節，調節方式可選手動、電動或變頻。機械驅動隔膜，物料側無隔膜護盤，便于物料通過。PVC、PVDF、316SS、高粘度、漿料等多種泵頭材質，適合各種物料。
性能及優點：
技術參數
·堅固耐用，維護成本低 流量：2L/H～1800L/H
·機械驅動PTFE膜片（多種隔膜材質） ·最高排出壓力12bar
·多種材質及泵類結構可選 功率：0.37KW-0.75KW
·穩定精度±2%（調節比10%-100%） ·最大液體溫度40℃，特種材料介質溫度可達120℃
·在泵運行或停止?fàn)顟B(tài)均可調節流量 · 最大吸程3m水柱
·安裝空間小 ·最大吸入壓力2bar
· 頻率：50HZ/60HZ
性能參數：
本數據僅供參考。
| 型號 | 流量L/h | 沖程次數/min | 排出壓力bar | 配用功率Kw |
| MGM0002 | 2.25 | 36 | 12 | 0.25 |
| MGM0005 | 4.5 | 72 | 12 | 0.25 |
| MGM0010 | 9 | 144 | 12 | 0.25 |
| MGM0025 | 25 | 72 | 12 | 0.25 |
| MGM0050 | 50 | 144 | 10 | 0.25 |
| MGM0090 | 85 | 72 | 7 | 0.25 |
| MGM0120 | 115 | 72 | 7 | 0.25 |
| MGM0170 | 170 | 144 | 7 | 0.25 |
| MGM0240 | 235 | 144 | 7 | 0.25 |
| MGM0330 | 315 | 144 | 5 | 0.25/0.37 |
| MGM0400 | 400 | 144 | 5 | 0.25/0.37 |
| MGM0500 | 500 | 180 | 5 | 0.25/0.37 |
| MGB0080 | 82 | 36 | 10 | 0.55/0.75 |
| MGB0180 | 167 | 72 | 10 | 0.55/0.75 |
| MGB0250 | 237 | 102 | 10 | 0.55/0.75 |
| MGB0350 | 334 | 144 | 10 | 0.55/0.75 |
| MGB0450 | 416 | 180 | 10 | 0.55/0.75 |
| MGB0500 | 464 | 144 | 7 | 0.55/0.75 |
| MGB0600 | 583 | 180 | 7 | 0.55/0.75 |
| MGB0700 | 656 | 102 | 3.5 | 0.55/0.75 |
| MGB1000 | 946 | 144 | 3.5 | 0.55/0.75 |
| MGB1200 | 1200 | 180 | 3.5 | 0.75 |
| MGB1500 | 1500 | 180 | 3 | 0.75 |
| MGB1800 | 1800 | 206 | 3 | 0.75 |
GM系列精密機械隔膜計量泵--產品概述：
可調計量范圍：0-400L/H
最大壓力范圍：0-1.0MPa
驅動方式：電機驅動220V380V
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)
GM系列精密機械隔膜計量泵--產品特點：
1. 操作安全，機械驅動隔膜。
2. 密封性好，無泄漏，裝配維修簡單安全。
3.它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
4.流量調節能夠調節沖程長度或電機頻率。
5.隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命。
GM系列精密機械隔膜計量泵--應用范圍：
廣泛應用于石油化工、化工、電力、冶金、采礦、造船、輕工、農業、國防等工業。
| 泵頭部位材料 | 工作條件 |
| 計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 環境溫度： -30℃ ##-90℃ |
| 計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 電機： 二相、三相標準電機或防爆電機 |
| 閥球： 二氧化硅、SUS304、SUS316、陶瓷 | 功率：0.25KW 0.37KW 0.55KW |
| 密封： 聚四氟乙烯、聚氯乙烯 | 防護等級：IP54 |
GM系列精密機械隔膜計量泵--性能參數:
| 型號(MODEL) | 流量FLOW (L/H) | 壓力 PRESSURE (MPa) | 沖次Pumpspeed (min-1) |
電機功率Power (kw) | 進出口徑CALIBER (DN) | 重量WEIGHT (kg) |
| GM25/1.0 | 25 | 1.0 | 48 | 0.25 | 8 | 22 |
| GM50/1.0 | 50 | 1.0 | 48 | 0.25 | 8 | |
| GM80/0.7 | 80 | 0.7 | 96 | 0.37 | 15 | |
| GM120/0.7 | 120 | 0.7 | 48 | 0.37 | 15 | |
| GM170/0.7 | 170 | 0.7 | 96 | 0.37 | 15 | |
| GM240/0.5 | 240 | 0.5 | 96 | 0.37 | 15 | |
| GM320/0.5 | 320 | 0.5 | 144 | 0.55 | 15 | 28 |
| GM420/0.5 | 420 | 0.5 | 144 | 0.55 | 15 |
概述:
計量泵的液力端借助于隔膜來組成工作腔，以隔膜周期性變形來代替活塞(柱塞)的往復運動的泵，稱為液壓隔膜泵。
特點:
1、無動密封，無泄漏，維修簡便：
2、工作壓力可達30MPa，計量精度可達±1%；
3、計量精度優于機械隔膜泵，密封性能優于柱塞泵；
4、流量大小控制通過調節；中程長度和變頻器調速來實現，配：中 程調節器可以實現遠程自動控制；
5、介質的使用溫度不宜超過100℃，不宜低于-30℃，否則影響隔膜的使用壽命；
6、應用先進過載、限位、補油三閥機構，即保證液壓腔內液壓油的滿足，又避免補油過量，防止液壓；中擊，從而使隔膜兩側受力平衡，提高隔膜的使用壽命，隔膜壽命可提高到8000h以上；
7、 在輸送特殊介質時，可采用雙隔膜帶隔膜破裂報警裝置，防止隔膜破裂時，介質與液壓油混合引起事故。
性能參數:
本數據僅供參考。
| 型號 | 流量（L/H） | 壓力（Mpa） | 柱塞直徑 | 行程 | 泵速 | 電機功率 | 進出口徑（DN） | 重量 |
| JYD 40/40 | 40 | 40 | 16 | 40 | 100/150 | 4 | 10 | 200 |
| JYD 40/30 | 40 | 30 | 3 | |||||
| JYD 65/28 | 65 | 28 | 20 | 4 | ||||
| JYD 65/20 | 65 | 20 | 3 | |||||
| JYD 100/28 | 100 | 28 | 4 | |||||
| JYD 100/20 | 100 | 20 | 3 | |||||
| JYD 160/18 | 160 | 18 | 25 | 4 | 15 | 210 | ||
| JYD 160/13 | 160 | 13 | 3 | |||||
| JYD 265/11 | 265 | 11 | 32 | 4 | ||||
| JYD 265/8.0 | 265 | 8.0 | 3 | |||||
| JYD 340/8.5 | 340 | 8.5 | 36 | 4 | ||||
| JYD 340/6.5 | 340 | 6.5 | 3 | |||||
| JYD 420/6.8 | 420 | 6.8 | 40 | 4 | 20 | 220 | ||
| JYD 420/5.4 | 420 | 5.4 | 3 | |||||
| JYD 540/5.6 | 540 | 5.6 | 45 | 4 | ||||
| JYD 540/4.2 | 540 | 4.2 | 3 | |||||
| JYD 670/4.5 | 670 | 4.5 | 50 | 4 | ||||
| JYD 670/3.5 | 670 | 3.5 | 3 | |||||
| JYD 820/3.8 | 820 | 3.8 | 55 | 4 | ||||
| JYD 820/2.8 | 820 | 2.8 | 3 | |||||
| JYD 985/3.2 | 985 | 3.2 | 60 | 4 | 25 | 240 | ||
| JYD 985/2.4 | 985 | 2.4 | 3 | |||||
| JYD 1160/2.6 | 1160 | 2.6 | 65 | 4 | ||||
| JYD 1160/2.0 | 1160 | 2.0 | 3 | |||||
| JYD 1350/2.3 | 1350 | 2.3 | 70 | 4 | ||||
| JYD 1350/1.6 | 1350 | 1.6 | 3 | |||||
| JYD 1550/2.0 | 1550 | 2.0 | 75 | 4 | 32 | 256 | ||
| JYD 1550/1.4 | 1550 | 1.4 | 3 | |||||
| JYD 1800/1.8 | 1800 | 1.8 | 80 | 4 | ||||
| JYD 1800/1.2 | 1800 | 1.2 | 3 |
