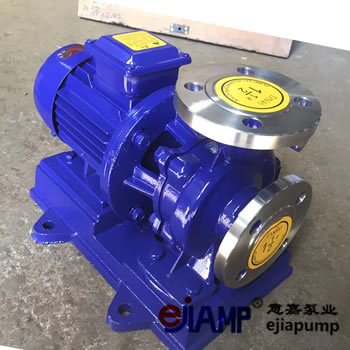

臥式管道離心泵最基本的結構由葉輪、管道泵體、泵軸、滾動軸承、密封圈和填料函六部分組成。
1。葉輪是離心式水泵的關鍵部件，具有高轉速和高負荷率，葉輪中的葉片起主要作用。葉輪安裝前必須通過平衡測試。葉輪內外表面光滑，減少了流水的摩擦損失。
2。管道泵體也叫泵殼，是水泵的核心。發揮固定支撐點的作用，與組裝軸承的固定支架連接。
3。臥式管道離心泵軸的作用是通過聯軸器與電機連接，將電機的扭矩傳遞給葉輪，因此是傳遞機械動能的重要部件。
4。葉輪進口與泵殼間隙過大，會使泵內高壓區的水通過這個間隙流入低壓區，危及泵的水流，降低高效率。為了增加回流的摩擦阻力，減少空氣泄漏，減緩葉輪和泵殼的使用壽命，在葉輪與外來玩家相遇的泵殼邊緣設置密封圈，密封間隙保持在0.25-1.10mm之間最合適。管道泵填料函的主要作用是封閉泵殼與泵軸之間的間隙，使泵內的水不流到外面，不讓外界空氣進入泵內。保持水泵中的真空泵，保持水泵正常運轉。因此，在臥式管道離心泵的運行檢查中，應特別注意填料箱的檢查。
