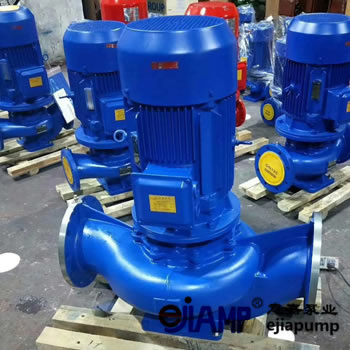

ISG單級單吸立式管道離心泵概述

ISG單級單吸立式管道離心泵又稱管道增壓泵，選用優良的水力模型，采用IS離心泵的性能參數，在一般立式泵的基礎上進行巧妙的組合設計。同時，根據使用溫度和介質的不同，從ISG立式管道離心泵派生出適用于熱水、高溫和腐蝕性的化工泵和油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。與電機直接連接，簡化了中間傳動的結構，增強了運行的穩定性。軸封采用無泄漏的硬質合金機械密封，泵采用管道結構。泵的進出口可以像閥門一樣安裝在管道的任何位置和任何方向，比普通臥式泵減少占地面積30。是一種常用的離心泵型號。意嘉管道離心泵主要用于輸送清水和其他物理化學性質與清水相似的液體的管道中。適用于工業及城市給排水、高層建筑加壓供水、園林噴灌、消防加壓、長途運輸、暖通制冷循環、浴室等冷熱水循環加壓及設備配套。選擇不同的密封材料、泵體材料和電機，可以輸送不同溫度的清潔液體和輕油。

泵為立式結構，進出口口徑相同，位于同一中心線上?？梢韵耖y門一樣安裝在管道中，外形緊湊美觀，占地面積小，建設投資低。如果加上保護套，可以在戶外使用。

2。葉輪直接安裝在電機的延伸軸上，

軸向尺寸短，結構緊湊，泵和電機軸承配置合理，能有效平衡泵運行產生的徑向和軸向載荷，從而保證泵運行平穩、低振動、低噪音。

3。軸封采用機械密封或機械密封組合、進口鈦合金密封圈、中型耐高溫機械密封、硬質合金材料，可有效延長機械密封的使用壽命。

4。安裝維護方便，無需拆卸管路系統。只有拆下泵聯軸器座的螺母，才能取出所有轉子零件。

5。根據使用要求，即流量和揚程的需要，可以采用泵的串聯和并聯運行方式。

6。根據管道布置的要求，可采用立式和臥式安裝。

吸入壓力≤1.0MPa，或泵系統工作壓力≤1.6MPa，即泵吸入壓力+泵頭≤1.6MPa，泵靜壓試驗壓力為2.5MPa訂貨時請注明系統工作壓力。當泵的工作壓力大于1.6MPa時，訂貨時應單獨提出，使泵的過流部分和連接部分采用鑄鋼。

2。環境溫度為40℃，相對濕度為95%。

3。輸送介質中固體顆粒的體積含量不超過單位體積的0.1%，顆粒大小為 u003C 0.2mm. 注:如果所用介質為細顆粒，請在訂貨時說明，以便廠家采用耐磨機械密封。
