預防自吸泵進氣的措施及處理方案

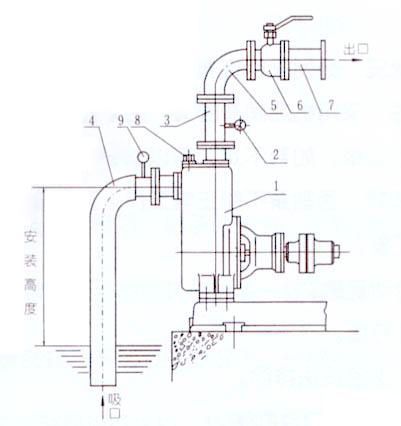

1.泵 2.壓力表 3.出口垂管 4.吸入硬喉管 5.彎頭 6.流量控制閥 7.出口管路 8.加液螺塞 9.真空表
自吸泵是依靠葉輪的高速旋轉使自吸泵內產生低壓區而進行抽水的，所以自吸離心泵必須保證其進水管不漏，即保證外界空氣不能進入進水管。否則，不僅會影響泵水效率，而且水泵作業時產生嚴重的振動和噪音?！ ?/p>
工作中，若水泵出水不足或不出水時，首先就應考慮進水管是否因砂眼、裂縫或接合處不嚴密有空氣進入，并對其進行觀察，以找出進氣處。有的缺陷很細微，肉眼直接查找很難發現，往往是勞神費時卻無結果。
1）鴨毛法：用一根鴨絨毛，在水泵運行時湊近所 懷疑的進氣處，觀察鴨絨毛的飄動情況。同理，可用點燃的香煙照此法操作。通過鴨絨毛和煙氣的飄動方向來幫助查找。
（2）機油法：對難以查明的進氣點，可在確定的大概進氣部位涂上少許機油，機油很快被吸走處即是進氣處。
檢查泵進口管道漏氣的方法：
（1）自吸泵的安裝位置應盡量接近水面，保證在水位下降時不吸進空氣?！ ?/p>
（2）安裝吸水管路時，進水橫管應向來水方向稍往下傾斜或者水平安裝，進水管任何一點都不得高于水泵進水口(公眾號:泵管家)，否則管內空氣排除不盡?！ ?/p>
（3）要防止填料涵漏氣。填料涵的松緊應合適，如果過松，應上緊填料壓蓋；填料損壞、失效，應及時更換；填料涵蓋處的水封管堵塞并發熱，將引起填料涵蓋漏氣，應清洗水封管?！ ?/p>
（4）用法蘭盤連接的進水管安裝前，要將2個法蘭盤相接觸的平面清理干凈，中間加1個3~5mm厚的膠墊，要對稱、分幾次逐步地將螺栓擰緊?！ ?/p>
（5）自吸水泵底閥要有足夠的淹沒深度，從閥門平面算起淹沒深度應等于底閥外徑的1.5~2倍,至少不小于0.5m。如果淹沒太淺，容易形成旋渦，從而吸進空氣，產生汽蝕并損壞葉輪和泵殼。如果發現水泵運行時進水位下降很快，可以在水面上放幾塊木板，以減少旋渦，防止空氣進入泵殼?！ ?/p>
（6）自吸泵體上設有放氣螺塞，為便于放氣，可用螺紋尺寸相同的水龍頭代替放氣螺塞，放氣時打開水龍頭即可?！ ?/p>
（7）自吸泵吸水口處的真空度是有限的，真空度過大，易使泵內水汽化，對自吸水泵工作不利。所以，各自吸水泵都有其最大允許吸程，一般均在3~8.5m之間,安裝時應控制在此范圍。
（8）注意排氣。在啟動自吸水泵前應加足引水，以排除自吸水泵內的空氣；平時應定期打開泵蓋上的放氣螺塞，排除積聚在里面的空氣。
1 、在泵與電動機直聯傳動時，應注意泵軸與電動機輸出的同軸度；泵安裝的準確與否對泵的運行平穩
性和使用壽命有較大的影響，因此必須仔細認真地安裝和校正。
2、泵聯軸器必須用鏍母緊固好，并鎖緊螺母，謹防鏍母松動，否則易引起葉輪竄動，造成機械故障。
3、為使泵體內能夠保持一定的儲存液，以達到較好的自吸能力和防止機械密封的干磨擦，必須使泵的
進口高于泵軸中心線。
4、吸入管路的安裝應注：
a. 吸入口的安裝高度不能超過5米，在條件許可時，吸入口的安裝高度應盡可能地低于水池最低的儲水平面，并盡量縮短吸入管的長度，少裝彎頭，這樣有利于縮短自吸時間，提高自吸功能。
b. 吸入管路中的閥門、法蘭等應嚴防漏氣或滲漏液體，即吸入管路不允許有漏氣現象存在。
c. 應防止泵體內吸入固體等雜物，為此吸入管路上應設置過濾器。過濾器的有效過流面積應為吸入管截面的2-3倍，過濾器應定期檢査。
d. 吸入管路和吐出管路應有自己的支架，泵體本身不允許承受管路的負荷。
5、泵在安裝時，應使泵及管路的靜電接地電阻達到其規定要求。
6、安裝時應嚴格檢査泵殼及管路中有無石塊，鐵砂等雜物。
7、校正泵聯軸器及電機動聯軸器的安裝間隙及同軸度，其不同軸度允許偏差為0.1毫米。泵軸和電動機軸的高度差可在底腳上墊銅皮或鐵皮調整。
8、在機組實際運轉3-4小時后，作最后檢查，如無不良現象，則認為安裝己妥，在試運轉中應檢查軸承的溫度，軸承體的溫度不宜超過70℃。
9、該泵軸承體凡設有冷卻室裝置的冷卻水接頭供配內孔為Φ12的膠管或塑料管之用，其螺紋尺寸為M12×1.75.。
10、在泵的出口管路上如裝有單向閥而在自吸過程中不能使泵順利地排出氣體時，應在泵的出口處加接排氣小管及閥。
泵的使用
（一）、起動前的準備及檢查工作：
1.本系列自吸泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油.采用機油潤滑的泵.如果油位不足，則加足之。
2，檢查泵殼內的儲液是否高于葉輪的上邊緣.如若不足.可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。
3，檢查泵的轉動部件是否有卡住磁碰現象。
4.檢查泵體底腳及各聯結處螺母有無松動現象。
5.檢查泵軸與電動機主軸的同軸度和平行度。
6.檢查進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門.稍開（不要全開）出口控制閥。
（二）、起動及操作：
1.點動自吸泵，注意泵軸的轉向是否正確。
2.注意轉動時有無不正常的聲響和振動。
3.注意壓力表及真空表讀數.起動后當壓力表及真空表的讀數經過一段時間的波動而指示穩定后， 說明泵內已經上液，進入正常輸液作業。
4.在泵進入正常輸液作業前即自吸過程中.應特別注意泵內水溫升高情況，如果這個過程過長， 泵內水溫過高，則停泵檢查其原因。
5.如果泵內液體溫度過高而引起自吸困難.那么可以暫時停機.利用吐出管路中的液體倒流回泵內或向泵體上的加儲液口處直接向泵內補充液體.使泵內液體降溫.然后起動即可。
6.泵在工作過程中如發生強烈振動和曝聲.有可能是泵發生汽蝕所致，汽蝕產生的原因有兩種：一是進口管流速過大.二是吸程過高。流速過大時可調節出口控制閥.升高壓力表讀數，在進口管路有堵塞時則應及時排除：吸程太高時可適當降低泵的安裝高度。
7.泵在工作過程中因故停泵.需再起動時.出口控制閥應稍開(不要全閉）這樣既有利于自吸過程中氣體從吐出口排出，又能保證泵在較輕的負荷下啟動。
8.注意檢查管路系統有無滲漏現象。
（三）、停泵：
1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
