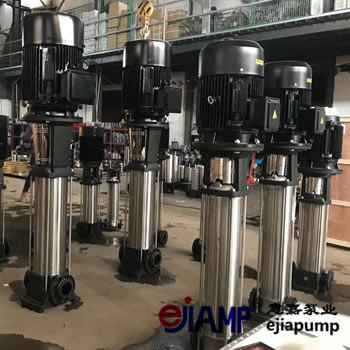

CDLF20-150不銹鋼增壓離心泵

CDLF20-150不銹鋼增壓離心泵組成：

1、不銹鋼多級泵定子部分主要由吸入段、中段、吐出段和導葉等組成， 一般不銹鋼多級泵是水平吸入，垂直向上吐出的;鍋爐用不銹鋼 型多級泵出、入口均垂直向上。
2、不銹鋼多級泵轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸向力由平衡盤平衡。
3、不銹鋼多級泵軸承主要由軸承體、軸承和軸承壓蓋等組成。
4、不銹鋼多級泵軸封采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。 一般不銹鋼多級泵水封水來源于泵內的壓力水。 不銹鋼多級鍋爐型泵水封水來源于外部供水。

CDLF20-150不銹鋼增壓離心泵工作原理：

不銹鋼多級泵是離心泵的一種，也是依靠葉輪的旋轉在獲取離心力，從而物料，待氣體密度達到機械真空泵的工作范圍而被抽出,從而逐漸獲得高真空。
在不銹鋼多級泵體中裝有適量的水作為工作液。當葉輪按順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部?jī)?nèi)表面剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度)。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。
如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。
綜上所述，不銹鋼多級泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它是可以變?nèi)莘e的離心泵。
振動解決

CDLF20-150不銹鋼增壓離心泵在運行過程中振動較大的原因主要有6個方面：

1、電機軸與泵軸同軸度超過規定;
2、泵軸彎曲或轉子不平衡;
3、葉輪中有異物或葉輪摩擦;
4、轉子與殼體產生摩擦;
6、底座螺栓松動。
長沙多級泵運行振動解決：
1、找正聯軸器;
2、校直軸，轉子做動平衡;
3、清掃葉輪或更換葉輪;
4、調整轉子與殼體間隙;
5、調整間隙或更換軸承;
6、緊固底座螺栓。

CDLF20-150不銹鋼增壓離心泵配管：

1.為了避免管道、閥門的重量及管道熱應力所產生的力和力矩超過泵進出口的允許外載荷，在泵的吸入和排出管道上須設置管架。泵管口允許載荷應由泵制造廠提供。
2.垂直進口或垂直出口的泵，為了減少對泵管口的作用力，管口上方管線須設管架，其平面位置要盡量靠近管口，可以利用管廊縱梁支吊管線，所以常把泵布置在管廊下。
3.為了提高泵的吸入性能，泵吸入管路應盡可能縮短，盡量少拐彎(彎頭用大曲率半徑)，以減少管道阻力損。管道離心泵為防止泵產生汽蝕，泵吸入管路應盡可能避免積聚氣體的囊形部位，不能避免時，應在囊形部位設對于雙吸入泵，為了避免雙向吸入水平離心泵的汽蝕，雙吸入管要對稱布置，以保證兩邊流量分配均勻。垂直管道通過彎頭直接連接，但泵的軸線一定要垂直于彎頭所在的平面。此時，進口配管要求盡量短，彎頭接異徑管，再接進口法蘭。在其它條件下，泵進口前應有不小于非金屬泵的進出口管線上閥門的重量決不可壓在泵體上，應設置管架，防止壓壞泵體與開關閥門時扭動閥門前后的管線。
4.蒸汽往復泵的排汽管線應少拐彎，在可能積聚冷凝水的部位設排放管，放空量大的還要裝設消音器。進汽管線應在進汽閥前設冷凝水排放管，防止水擊汽缸。
5.當泵出口中心線和管廊柱子中心線間距離大于0.6m，出口管線上的旋啟式止回閥應放在水平位置，此時不允許在閥蓋上裝放凈閥。
6.當管線架在泵和電動機的上方時，為不影響起重設備吊裝，管線要有足夠的高度。輸送腐蝕性液體的管線不宜布置在原動設備的上方。
7.管廊下部管線的管底至地坪的凈距離不應小于4m，以滿足檢修要求。
8.當管線架在泵體上方時，管底距地面凈空高度應不小于2.2m。
由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
1、采用優良的水力模型和的制造工藝，大大提高泵各種性能及使用壽命。
2、整體結構緊湊、體積小、重量輕、噪聲低、節能，檢修方便。
3、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。
4、電機配加長軸，軸向進水與徑向出水。
