供熱循環系統33個常見難題及解決辦法
.jpg)

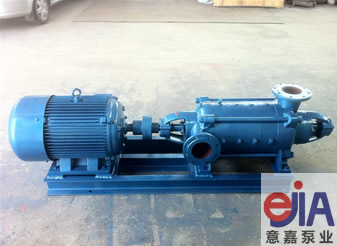

D型臥式、單吸多級、分段式離心泵產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體，也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
上海意嘉泵業生產的多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
1、熱水鍋爐增設進出口連通管的作用及注意事項：
（1）減小熱源阻力，降低壓降。
（2）當鍋爐偶發故障時可及時檢修，不影響外網供水。
（3）改變運行方式便于調節。
（4）供暖初期冷運行時可減少運行費用。
2、旁通管選擇注意事項：
（1）管徑一般比主管徑小一號到二號，但不得小于鍋爐入口管徑。
（2）旁通管上要裝閥門，閥門要選用可調節流量特性好閥門。
（3）旁通管不要直接接到分水器上。
3、補水泵與循環泵的功能：
補水泵的作用是向系統充滿水，并保證系統總是充滿水；它的揚程主要取決于最高建筑物的高度且高于建筑物，流量取決與補水量。循環泵的作用是使系統中的水以一定的流量轉起來；他的流量取決于供暖面積，揚程取決于系統阻力。
4、有些循環水泵的出口閥門不能全部打開，否則會燒壞電機，怎樣解決？
循環水泵的出口閥門不能全開，主要是系統阻力小，網絡特性曲線右移，由于流量增加造成軸功率急劇上升，因電流過高而燒壞電機，如能在系統中安裝自力式流量控制閥，限制流量，增加系統阻力，出口閥即可全部打開。
5、泵在什么情況下效率最高？
當泵的流量為額定流量時泵的效率最高。
6、在原有的供暖系統中增加新用戶或擴充容量時要考慮的因素：
（1）要使整個供暖系統的全部設備容量相互匹配；
（2）注意供暖設備的極限工作能力，例如：循環泵的揚程、流量和功率；
（3）注意供暖管網的極限輸送能力；
（4）注意熱網的水力工況變化和新老熱用戶的兼容；
7、供暖系統中有哪些地方須安裝壓力表和溫度計？
泵、除污器的出入口安裝壓力表；供暖設備（鍋爐、換熱器）的出入口安裝壓力表和溫度計；集水器和分水器上安裝壓力表和溫度計；
8、如何從各部位壓力表、溫度計值，確定系統運行工況的優劣？
從分水器與集水器上的壓力值來判斷熱網資用壓頭的大小，從循環水泵出口壓力值與供熱設備出口壓力值檢查熱源內阻大小；從集水器與分水器的溫度值差看熱網的運行效果；從熱源設備出入口的溫度值查看熱源設備的出力；從換熱器一、二次系統出入口溫差查一次網水平失調。
9、什么是同程式系統？什么是異程式系統？各有什么特點？
同程式系統：通過每一環的水流經的路程相同的系統；異程系統：通過每一環路的水流經的路程不同的系統；同程式各環路之間的阻力容易達到平衡；但消耗材料較多；異程式環路之間的阻力很難達到平衡，但消耗材料較少，安裝自力式流量控制閥效果顯著。
10、什么是用戶系統的穩定性？
在熱水網路中，某一用戶在其它用戶流量改變時，保持本身的流量不變的一種能力。
11、如何提高網絡的水力穩定性？
（1）相對的減少網絡干管的壓降或相對的增大用戶系統的壓降。
（2）合理的安裝自力式流量控制閥。
很難，因為調整流量改變了系統的阻力特性系數，循環水泵的流量、揚程均發生變化，其它單體壓差也會變化，流量就跟著變化，當然調整過的單體流量也會變化，這就需要反復調整，才能使流量接近要求，即系統勉強達到平衡，而一旦有人在動閥門，整個系統的平衡又被破壞了，再次出現水力失調現象。
13、同程式熱網能否解決水平水力失調？為什么？
因為解決水力失調的方法是使單體獲得合適的供回水壓差，而同程式熱網并不能滿足這一要求，同程式熱網如果設計合理的話，能使各單體供回水壓差基本接近，而各單體的資用壓頭并不相等，這樣水力失調仍不可避免，如果熱網設計不合理的話，仍會出現單體供回水壓差過大的現象，有時甚至供回水壓差為負值（循環水倒流）的現象。因此同程式熱網并不能從根本上解決水平水力失調的問題。
14、各單體裝了流量控制閥且已調試，仍達不到采暖要求，原因分析？
（1）單體從熱網所得循環水量不足（單體供回水壓差不夠）。
（2）供水溫度太低。
（3）單體供回水閥門開度不夠；
（4）單體內部設計不合理，原因：有些住戶散熱器散熱面積與圍護耗熱量不符（有的過大，有的過?。?；分戶計量的存在樓層間的垂直失調，用戶內部存在水平失調；樓內存在主管線的水平失調，也存在樓層間的垂直失調；
（5）局部管道、閥門、散熱器堵塞；
（6）單體內有些閥門開度不夠；
15、水壓圖包含的內容：
橫坐標表示供熱系統的管道單管長度縱坐標表示地形高度、建筑高度、動水壓線高度、靜水壓線高度。
16、熱網正常運轉對水壓圖的要求是什么？
保證用戶有足夠的資用壓頭，保證散熱設備不被壓壞，保證供熱系統充滿水不倒空，保證系統不汽化。
17、在流量控制閥未出現之前，為克服水力工況的水平失調，主要采取那幾種技術措施？
（1）加大泵機組增加循環流量；
（2）調節熱用戶供、回水閥門；
（3）加粗末端熱用戶管道直徑；
（4）采用同程供熱方式；
（5）在局部熱用戶供、回水管道上安裝增壓泵；
（6）安裝調壓控制板或平衡閥等，限制部分熱用戶流量；
18、試分析散熱器表面溫度符合要求，而室內達不到設計溫度的原因：
（1）散熱器數量太少，供給房間的熱量小于房間通過圍護結構的散熱量；
（2）房屋圍護結構不合理；
（3）散熱器布置位置不合理；
（4）新房子，潮氣重，散熱快。
19、在供暖系統中有幾種運行調節方式；哪種適合自力式流量控制閥？
有質調、量調和質量并調三種方式；其中質調方式適合自力式流量控制閥。
20、定流量系統和變流量系統各需我公司哪些產品？
定流量系統選用自力式流量控制閥；變流量系統選用自力式壓差控制閥；
21、怎樣選擇自力式流量控制閥的規格？
根據用戶提供供暖建筑面積算出流量值（按1000m2建筑面積需3m3/h循環水計算），在自力式流量控制閥的最佳流量范圍確定它的規格。
22、變頻控制的優點是什么？
變頻控制的優點是：節能；運行工況穩定；軟啟動；保護設備；
23、熱水網路進行水力計算的主要任務是什么？
（1）按已知的熱媒的流量和壓力損失，確定管道的管徑；
（2）按已知的熱媒流量和管道管徑，計算管道的壓力損失；
（3）按已知的管道直徑和允許壓力損失，計算或核算管道中的流量，并確定循環泵的揚程及流量，并繪制出水壓圖。
24、熱水采暖系統設置定壓裝置的目的是什么？有幾種方式？
目的：使供暖系統能在穩定狀態下運行，保證系統不倒空、不汽化；
方式：膨脹水箱定壓；補水泵定壓；穩壓罐氣體定壓；變頻補水泵定壓等；
25、閥門產生噪音的主要原因？
（1）機械振動；
（2）汽蝕；
（3）流速過大，閥前壓力和閥后壓力降過大；
（4）配套的管路布置不合理。
26、安裝自力式流量控制閥后在什么時候進行調解？
調解時間：有足夠的排污時間后，確認已正常運行時進行調解；
注意事項：流量要合適，動作要輕；調解費力時注意檢查閥門有無故障；
27、自力式流量控制閥既然能起減壓作用，可以當減壓閥嗎？
不能，因為減壓閥的流量是可變的，流量控制閥的流量是不可變的，它倆有本質的區別，所以流量控制閥不能當減壓閥用。但有時因循環水泵揚程及流量均過大造成供水壓力過高，超過散熱器承壓，而回水壓力不高，這時可在供水干管上安裝自力式流量控制閥起到減壓作用，甚至效果比減壓閥好，有時因地勢偏差大，地勢低的地方供水上安裝自力式流量控制閥可減小散熱器承壓。
28、一次網安裝自力式流量控制閥應安裝在什么位置？為什么？
應安裝在換熱器后一次網回水管上，因為該處溫度相對較低，可延長閥門密封件的壽命，壓力穩定，對閥瓣的沖擊力較小，污物少；也可安裝在換熱器的供水管上。
29、一些小熱網間斷運行，升溫后馬上超壓，不敢再燒，使熱網不能正常運行，怎么辦？
一些小熱網，特別是新熱網，零漏點，當啟爐升溫很快時，水溫升高，體積膨脹，造成系統壓力升高，超過規定壓力。
解決方法：
（1）用膨脹水箱定壓；
（2）將鍋爐的安全閥的設定啟動壓力盡量定高一些。同時，要用變頻補水泵，定壓點盡量定的低一些，但要保障系統高點不缺水。
30、哪些采暖系統中必備的設備及儀表不能省掉？
（1）采暖入口的除污器。
（2）鍋爐、換熱器、水泵、除污器兩端的壓力表。
（3）鍋爐、換熱器兩端的溫度計。
（4）系統高端和最低端要裝壓力表。
31、哪些系統不適合安裝自力式流量控制閥？
（1）采用量調解的系統；
（2）采用蒸汽供熱的系統；
（3）供、回水壓差接近或小于控制閥啟動壓差的系統；
（4）熱用戶平均流量小于2Kg/m2的系統；
（5）比摩阻R＞200Pa/m的系統；
（6）系統中不明的失水點過多回水定壓維持不了正常值的系統；
（7）水質差、污物、泥沙含量高的系統；
（8）只想安裝在末端的系統；
32、在現場中，裝了流量閥的系統出現不熱，怎樣真正判斷故障原因？
有多種原因，如氣堵、管堵污物、截斷閥掉砣等，也可能是流量閥出現了故障，如果是某處堵了氣，或是有污物，拆了流量閥重新運行，很有可能污物沖走、氣堵排除，系統就熱了。
在這種情況下，人們很可能就認為是流量閥有問，正確的判斷方法應是這樣的：在同一個熱網中，將流量閥的涼閥和熱閥互換安裝，將出現四種情況：一是都熱了，說明涼閥無問題，是氣堵、污物堵的問題；二是都涼了，說明涼閥有問題，同時不熱系統也有問題；三是涼閥還涼，熱閥還熱，證明是涼閥有問題；四是涼閥熱了，熱閥涼了，說明涼閥無問題，應檢查系統其他問題等。
33、開式供暖系統怎樣平衡熱網？
（1）在每個單體入戶回水管上加裝流量控制閥；
（2）按1000m2建筑面積3m3/h的流量進行設定。
說明：這樣安裝既解決了系統定壓問題，使系統不缺水，又解決了熱網系統平衡問題。
