CDLK20-80/8_浸入式不銹鋼多級離心泵

一、CDLK20-80/8_浸入式不銹鋼多級離心泵產品簡介：

CDLK20-80/8_浸入式不銹鋼多級離心泵為安裝標準電機的侵入式立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。為滿足水槽或容器的安裝深度，可安裝空腔體來改變泵本身的長度，不同的級數長度尺寸和重量表和可供產品范圍表。用于輸送機床冷卻液、潤滑液、冷凝水輸送、工業清洗設備和其他適合浸入式泵使用的場合，適應于不同溫度、流量和壓力范圍，廣泛用于車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等工況。

二、CDLK20-80/8_浸入式不銹鋼多級離心泵結構原理：

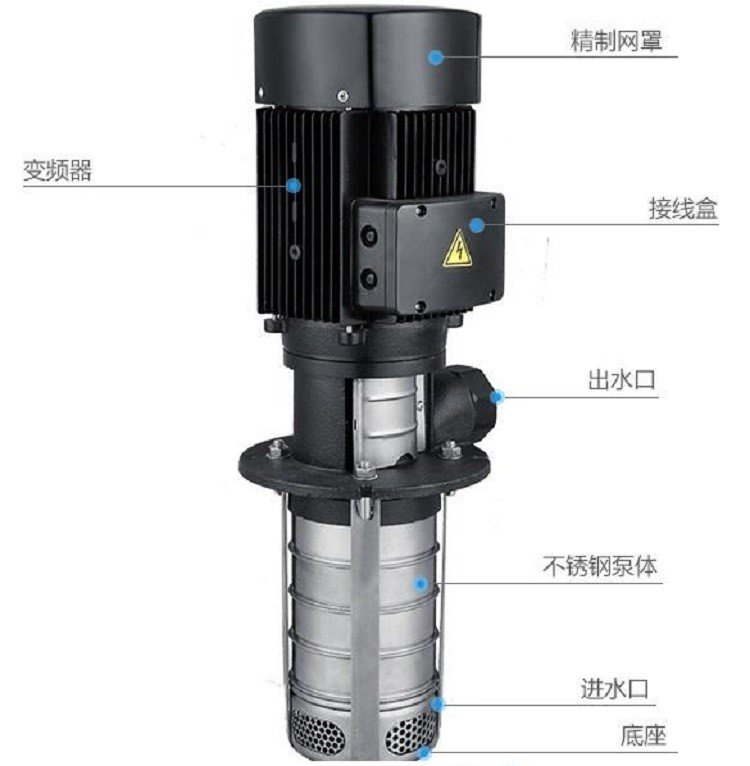

CDLK20-80/8_浸入式不銹鋼多級離心泵電機處于上方，通過連接塊直接與泵軸相連。進水口在泵底部，浸入水中直接吸水，出水口在電機下方。輸送的液體自底部導流座進入葉輪，在電機帶動高速旋轉的葉片作用下，液體動能與勢能均有增加。液體進入導流器壓力室后，速度降低，動能轉化成勢能。液體經過導葉進入第二級葉輪，獲得第二次勢能的增量。如此循環下去，勢能不斷增加，串聯葉輪數越多出口的水壓也越高。

三、CDLKF浸入式不銹鋼多級離心泵運行條件：

　　稀薄、干凈、不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。
　　液體溫度：常溫型－15℃～＋70℃ 熱水性＋70℃～＋120℃
　　泵：為安裝標準電機的非自吸式多級離心泵。
　　電機：電機為全封閉，風冷式二級標準電機。
　　防護等級：IP55
　　絕緣等級：F
　　標準電壓 50Hz：1×220－230/240V ，3×200/346V ，3×220－240/380－415V ，3×220－225/380－440V
　　60Hz：3×200－230/346－400V ，3×220－255/380－440v， 3×220－277/380－480V
　　其他電壓的電機按要求可供。單相電機從0.37~2.2kW可供。
　　環境溫度：當泵在環境溫度大于40℃或海拔大于1000m下運行時，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上情況下運行電機功率需配大。

CDLK20-80/8_浸入式不銹鋼多級離心泵--性能參數：

多級泵
