水泵概念及相關基礎知識

1、 什么叫泵
答：通常把提升液體，輸送液體或使液體增加壓力，即把原動力
機的機械能變?yōu)橐后w能量的機器統稱為泵。

2、 泵的分類？
答：泵的用途各不相同，根據作用原理可分為三大類：
1、容積泵 2、葉片泵 3、其他類型泵

3、容積泵的工作原理？舉例？
答：利用工作容積周期性變化來輸送液體。
例如：活塞泵、柱塞泵、隔膜泵、齒輪泵、滑板泵、螺桿泵等。

4、葉片泵的工作原理？舉例？
答：利用葉片的液體相互作用來輸送液體。
例如：離心泵、混流泵、軸流泵、漩渦泵等。

5、離心泵的工作原理？
答：管道離心泵依靠旋轉葉輪對液體的作用把原動機的機械能傳遞給液體，由于離心泵的作用液體從葉輪進口流向出口的過程中，其速度能和壓力能都得到增加被葉輪排出的液體經過出室大部分速度能轉換成壓力能然后沿排出管路送出去。這時，葉輪進口處側因液體的排出而形成真空或低壓，吸入池中液體在液面壓力（大氣壓）的作用下，即被壓入葉輪進口。于是，旋轉著的葉輪就連續不斷地吸入和排出液體。

6、離心泵的特點？
答：其特點為：轉速高、體積小、重量輕、效率高、流量大、結
構簡單、性能平穩、容易操作和維修等特點。
不足是：起動前泵內要灌滿液體、粘度大對泵性能影響大，只能
用于近似水的粘度液體。
流量適用范圍：5-20000米3/時，揚程范圍在8-2800米。

7、離心泵分幾類結構形式？各自的特點和用途？

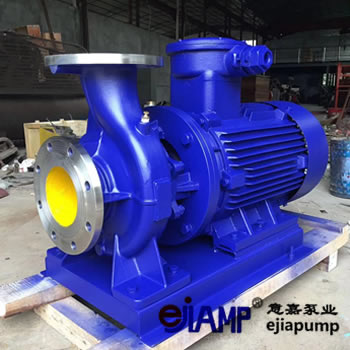

答：離心泵按其結構形式分為：立式泵和臥式泵。立式泵的特點為：占地面積小建筑投入小安裝方便。缺點為：重心高，不適合無固定地腳場合運行。臥式泵特點：使用場合廣泛重心低穩定性好。缺點為：占地面積大、建筑投入大、體積大、重量重。例如：立式泵為管道泵，DL多級泵、潛水電泵等,臥式泵為IS泵、D型多級泵、SH型雙吸泵、B型、BA型、IH型、IR型。 按揚程流量的要求并根據葉輪結構和組成級數分為：
1、單級單吸泵：泵為一只葉輪，葉輪上一個吸入口。一般流量范圍：5.5-2000米3/時，揚程在：8-150米，特點是：流量小、揚程低。
2、單級雙吸泵：泵為一只葉輪，葉輪上二級入口。一般流量范圍：120-20000米3/時，揚程在：10-110米，流量大、
揚程低。
3、單吸多級泵：泵為多個葉輪，第一個葉輪上一個吸入口，第一個葉輪排出室為第二葉輪吸入口，以此類推。一般流量范圍為：5-200米3/時，揚程在20-240米，特點是流量小，揚程高。

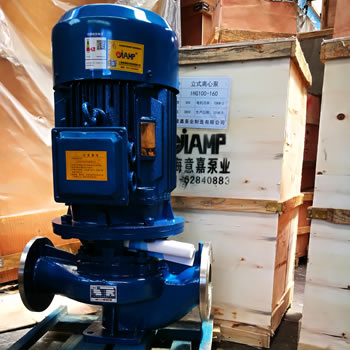

8、什么叫管道泵？其結構特點？
答：管道泵是單吸單級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為管道泵。
結構特點：為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。

9、ISG型單級單吸立式離心泵的結構特點及優越性為：
第一、泵為立式結構，電機蓋與泵蓋聯體設計，外形緊湊
美觀，且占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
第二、泵進出口口徑相同，且位于同一中心線上，可象閥
門一樣直接安裝在廣島上，安裝極為簡便。
第三、巧妙的地腳設計，方便了泵的安裝穩固。
第四、泵軸為電機的加長軸，解決了常規離心泵軸與電機
軸采用連軸器傳動而帶來嚴重的振動問題，泵軸表面經鍍鉻處理，大大延長了泵的使用壽命。
第五、葉輪直接安裝在電機加長軸上，泵在運行時無噪
聲，電機軸承采用低噪聲軸承，從而保證整機運行時噪聲很低，大大改善了使用環境。
第六、軸封采用機械密封，解決了常規離心泵調料密封帶
來的嚴重滲漏問題，密封的靜環和動環采用碳化硅制成，增強了密封的使用壽命，確保了工作場地干燥整潔。
第七、泵蓋上留有放氣孔，泵體下側和兩側法蘭上均設有
放水孔及壓力表孔，能確保泵的正常使用和維護。
第八、獨特的結構以至無需拆下管道系統，只要拆下泵蓋
螺母即可進行檢修，檢修極為方便。

10、新型管道泵分幾類及其相互之間的共同點？及各自用途？
答：1、ISG型單級單吸離心式清水管道泵。用于工業和生活給排水，高層建筑增壓、送水、采暖、制冷空調循環、工業管道增壓輸送、清洗，給水設備及鍋爐配套。使用溫度≤80℃
2、IRG型單級單吸熱水管道泵
用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓
館等部門鍋爐高溫?zé)崴鰤貉h(huán)輸送，使用溫度≤120℃
3、IHG型單級單吸化工管道泵
用于輕紡、石油、化工、醫藥、衛生、食品、煉油等工業輸送化學腐蝕性液體。使用溫度≤100℃。是替代常規化工泵的理想產品。
4、YG型單級單吸管道油泵。
是常規輸油泵的理想產品。適用于油庫、煉油廠、化工等行業
以及企事業單位動力部門輸送油及易燃、易爆液體，使用溫度≤120℃以下。
5、GRG、GHG、GYG型單級單吸高溫管道泵
高溫型管道泵是在普通型基礎上設計增加水冷式冷卻裝置而形成的，使用溫度≤185℃以下，使用范圍和普通型相似。
GRG為高溫?zé)崴?，GHG為高溫化工管道泵，GYG為高溫管道油泵。

11、泵的基本參數？
答：流量Q（m3/h），揚程H（m），轉速n（r/min），功率（功率和配用功率）Pa（kw），效率h（％），氣蝕余量（NPSH）r（m），進出口徑φ（mm），葉輪直徑D（mm），泵重量W（kg）。

12、什么叫流量？用什么字母表示？用幾種計量單位？如何換算？如何換算成重量及公式？
答：?jiǎn)挝粫r(shí)間內排出液體的體積叫流量。流量用Q表示。
計量單位：立方米/小時（m3/h），升/分鐘（L/min），升/秒（L/s）
1L/s=3.6m3/h=0.06m3/min=60L/min
G=Qr G為重量 r為液體比重
例：某臺泵流量為50m3/h，求抽水時每小時重量？水的比重r為1000公斤/立方米
解：G=Qr=50×1000（m3/h. kg/m3）=50000kg/h=50T/h

13、什么叫揚程？用什么字母表示？用什么計量單位？和壓力的換算及公式？
答：?jiǎn)挝恢亓恳后w通過泵后所獲得的能量叫揚程。
不銹鋼多級泵的揚程包括吸程在內，近似為泵出口和入口壓力差。揚程用“H”表示，單位為米。泵的壓力用P表示，單位為Mpa（兆帕）、公斤（Kg）/cm，H=P/r
如P為1公斤/cm,H=P/r=（1公斤/cm）/（1000公斤/m3)=（10000公斤/m2）/（1000公斤/m3）=10m,61Mpa=10公斤（Kg）/cm , H=（P2-P1）r（P2-出口壓力）

14、什么叫泵的效率？公式如何？練習題？
答：指泵的有效功率和軸功率之比。
有效功率指泵的揚程×流量×比重（重量流量） Ne=rQH 單位為千瓦
1千瓦=102公斤米/秒 1千瓦=75/102馬力
軸功率及離心泵功率，指原動機傳給泵的功率，即輸入功率。單位為千瓦
n=Ne/N=rQH/102N r為噸/立方米 Q為升/秒 H為米
n=Ne/N=rQH/102×3.6N r為噸/立方米 Q為立方米/小時 H為米
練習題：
1、某泵流量50m3/h，揚程20米，效率73％，求其軸功率？
2、某泵流量25m3/h，揚程20米，軸功率為3.0千瓦，求其泵效率？
3、某泵流量13L/s，其軸功率為11千瓦，其泵效率為98％，求其揚程？

15、什么叫額定流量，額定轉速，額定揚程？
答：根據設定泵的工作性能參數進行水泵設計，而達到的最佳性能，定為泵的額定性能參數。通常指產品目錄樣本上所指定的參數值。
如：50-125流量12.5m3/h為額定流量，揚程20m為額定揚程，轉速2900轉/分為額定轉速。

16、什么叫氣蝕余量？什么叫吸程？各自計量單位及表示字母？
答：泵在工作時液體在葉輪的進口處因一定真空壓力下會產生液體汽體，汽化的氣泡在液體質點的撞擊運動下葉輪等金屬表面產生剝落，從而破壞葉輪等金屬，此時真空壓力叫汽化壓力，氣蝕余量是指在泵吸入口處單位重量液全所具有的超過汽化壓力的富余能量。單位為米液柱，用（NPSH）r表示。
吸程即為必需氣蝕余量Δ/h：即泵允許吸液體的真空度，亦即泵允許幾何安裝高度。單位用米。吸程=標準大氣壓（10.33米）--氣蝕余量--安全量（0.5）標準大氣壓能壓上管路真空高度10.33米
例如：某泵必需氣蝕余量為4.0米，求吸程Δh
解：Δh=10.33-4.0-0.5=5.67米

17、什么是泵的特性曲線？包括幾方面？有何作用？
答：通常把表示主要性能參數之間關系的曲線或特性曲線，稱為離心泵的性能曲線或特性曲線，事實上，離心泵性能曲線是液體在泵內運動規律的外部表現形式，通過實測求得。
特性曲線包括：流量-揚程曲線（Q-H），流量-功率曲線（Q-N），
流量-效率曲線（Q-η），流量-氣蝕余量曲線（Q-（NPSH）r）。
性能曲線作用是泵的任意的流量點，都可以在曲線上找出一組與其相對的揚程、功率、效率和氣蝕余量值，這一組參數稱為工作狀態，簡稱工況或工況點、離心泵取高效率點工況稱為最佳工況點、最佳工況點一般為設計工況點、一般離心泵的額定參數即設計工況點和最佳工況點相重合或很接近。在實踐中選高效率區間運行、即節能、又能保證泵正常工作，因此了解泵的性能參數相當重要。

18、什么是泵的全性能測試臺？
答：能通過精密儀器準確測試出泵的全部性能參數的設備為全性能測試臺，國家標準精度為B級。
流量用精密鍋輪流量計表測定。
揚程用精密壓力表測定。
吸程用精密真空表測定。
功率用精密軸功率機測定。
轉速用轉速表測定。效率根據實測值：η=Rqn
