QSP型三相不銹鋼潛水泵選型||【意嘉泵業報價】
特點： 內裝式不銹鋼結構，使用單（三）相電源，具有體積小，外觀美，防銹、耐腐蝕，一般酸堿海水都能使用。（PH值4～10）適用于醫藥、食品等行業。 使用范圍： 運行情況：
運行情況 泵系列 QDN/QN 運轉液體 凈水、微污染水、海水 液體最高溫度 40℃ 懸浮體最大自由行程 Φ4mm 液體PH值 4.0~10.0 最大浸水深度 5m 安裝標高（海平面上） 1000meters 最大浸水深度時的噪聲 （當泵潛水時，噪聲消失） 最大開/關 循環/小時 （相等間隔）.jpg)
警示 該泵不得用于運轉可燃及其它危險液體
警示 應確保泵不得干運行
電源接口
1、接地
警示 必須保證水泵電壓，頻繁與電源供給網相一致
電擊危險 安裝人員必須確保接地
電擊危險 被供電流必須保證安裝自動觸保器
單相
單相水泵帶接地插頭電源線。
三相
地線必須同電源網連接。
2、超載保護
單相泵裝有內裝式自動設置熱超載過載保護器，故其它保護裝置不再需要。
3、三相水泵轉動方向試驗
水泵電機軸轉動方向?qū)⒂绊懰^和水的傳輸。正確的轉動方向從水泵的進水口看是順時針?lè)较颉?br />
4、當采用加長電纜時，須確保避免出現電壓下降并保持接頭干燥
5、室外開關或接頭應有防雨罩及防潮措施。不要接觸淋濕的開關或用濕手觸摸開關。
6、接線應由專業資質電工來實施，并應符合相關安全標準。
起動
1．起動前，檢査水泵安裝及電源連接是否正確。
2．浮子開關直接連接到泵上控制泵的起動及停運。檢查浮子開關是否可自由活動，而不受其它物體的干擾。
3．對于沒有浮子開關結構的水泵，當水泵完全被浸入水中時，水泵起動。如電機沒有完全被浸入水中或在超過40℃的水溫中運行過長時間，電機將停運。當電機線圈溫度過冷時，熱保護裝置自動轉。
4．起動水泵，讓它轉動幾秒，檢査它的啟動，運行及轉動方向（對三相泵而言，發現錯誤的轉動方向后，應回轉兩相， 然后再起動），如發現沒有或很少水流出，說明水泵轉動方向故障，你應該回轉相位。
運行
1、當水泵運轉時，你必須注意水面高度（特別是在小容量運行時），一旦水面高度不夠，必須禁止水泵運行。如果水泵在無水的情況下長時間運行，將燒壞電機或線圈。
2、實際提長髙度（從水面到目的地）應不得低于規定提升高度的80%（提升高度見銘牌）。
3、電壓波動范圍應在額定電壓的10%以內，否則將減少電機壽命，甚至損壞電機。
4、水泵運轉時，如發現異常現象，如異聲，出水少或不出水，應立即關閉電源，停止泵運轉。當泵通電或潮濕時，不要觸摸泵體。
性能參數
本數據僅供參考。
|
型號
|
流量(M3/H)
|
揚程
|
配管內徑
|
使用電壓
|
包裝尺寸
|
毛重(KG)
|
|
QSP100-4-2.2KW
|
100
|
4
|
100
|
380
|
21*21*54
|
39
|
|
QSP65-7-2.2KW
|
65
|
7
|
100
|
380
|
21*21*54
|
39
|
|
QSP25-17-2.2KW
|
25
|
17
|
50
|
380
|
21*21*54
|
39
|
|
QSP15-25-2.2KW
|
15
|
25
|
65
|
380
|
21*21*54
|
39
|
|
QSP20-20-2.2KW
|
20
|
20
|
65
|
380
|
21*21*54
|
39
|
|
QSP10-32-2.2KW
|
10
|
32
|
50
|
380
|
22*22*56
|
40
|
|
QSP65-10-3KW
|
65
|
10
|
100
|
380
|
22*22*56
|
41
|
|
QSP40-16-3KW
|
40
|
16
|
80
|
380
|
22*22*56
|
41
|
|
QSP15-34-3KW
|
15
|
34
|
65
|
380
|
22*22*56
|
41
|
|
QSP25-24-3KW
|
24
|
25
|
65
|
380
|
22*22*56
|
41
|
|
QSP40-21-4KW
|
40
|
21
|
80
|
380
|
22*22*57
|
42
|
|
QSP15-34-4KW
|
15
|
40
|
65
|
380
|
22*22*57
|
42
|
|
QSP20-35-4KW
|
20
|
35
|
65
|
380
|
22*22*57
|
42
|
|
QSP75-10-4KW
|
75
|
10
|
65
|
380
|
22*22*57
|
42
|
|
QSP100-12-5.5KW
|
100
|
12
|
120
|
380
|
27*27*61
|
45
|
|
QSP160-11-7.5KW
|
160
|
11
|
120
|
380
|
28*28*63
|
50
|

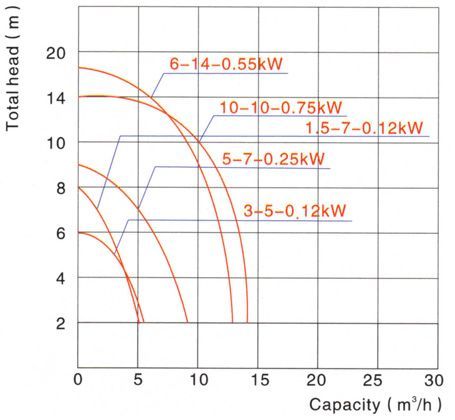

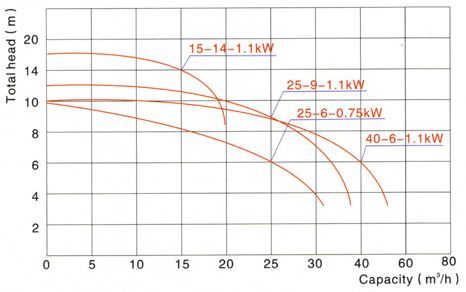

性能圖譜：

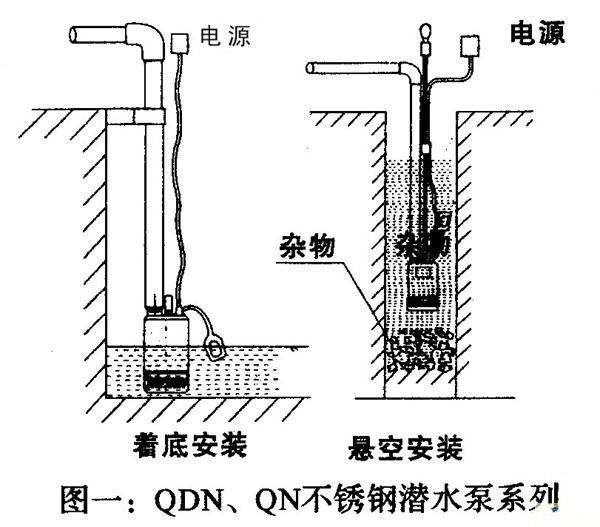

安裝圖：
1、搬動水泵時請用把手。
電擊危險 請不要用電源電纜懸掛水泵
警示 浮于開關上下擺動區域應保證無障礙物。
2、應配塑料輸水管以備泵的工作時使用，此時還應配備一根繩子，與泵把手扎緊，泵使用時提升水泵。
3、為了防止水泵堵塞，最好把它安裝在離水底面有一段距離的平臺上，從而不至帶起沙泥。如果是安裝在軟泥或沙泥底上，在泵體下應放一塊板以防泵深陷。
4、為了防止水生植物堵塞濾網影響運行，用竹藍包裹水泵。
5、自動控制水泵應裝有預置浮子開關，通過調整浮子開關的活動件即可。
6、為了避免機械或電機傷害，所有便攜式水泵在重新安裝之前應保證安全絕緣。
7、安裝圖示意如下：
注意事項：
檢查
電擊危險 檢修之前，必須定水泵斷電
電擊危險 必須用專用工具，由制造商或客戶服務部來更換配件。
1、定期檢查電源電線，如發現電線有裂口等現象，請立即更換。
2、用兆歐表定期檢查絕緣狀況，地線與火線間的絕緣電阻應為50MΩ或更高一點。
3、維修或更換密封件后，應在0.2MPa氣壓下測試3分鐘以確認泵是否泄漏。
4、新泵使用后，如果有一段時間不用泵，應不要把它繼續放在水中（特別是要凍住水中），而是應該讓它在干凈水中通電運轉幾分鐘，然后去除內外泥沙，擦拭干凈并干燥，放置在通風干燥處。
5、使用一年后，水泵需要保養維修：包括檢查損壞件，更換需要更換的部件，特別是需要定期更換密封件。
6、拆卸水泵必須由專業技術人員來進行。
故障與排除：
|
故 障 |
可能引起的原因 |
修 理 |
|
不能送水，電機不轉或起動后立刻停止。 |
1.沒接通電源 2.插入不正確 3.電線破損，不通電 4.斷路器不工作 5.單相線沒接好 6.轉子堵塞 7.電機或電容損壞 8.水面太低，浮子開關不工作 9.電壓太低 |
1.檢查電源 2.正確插入插座 3.更換新電線 4.請專業技術人員檢查斷路器 5.檢查端子盒及電纜 6.排除故障 7.修理或更換 8.檢查水位 9.提高電壓 |
|
泵不能送水，但電機運轉 |
1.過濾器故障 |
1.清理過濾器 |
|
間歇運轉(單相泵）熱保護器工作太頻繁 |
1.硬物卡住葉輪 2.水溫太高 3.電壓太高或太低 4.工作時間太長 5.電容器斷路或打開 |
1.清除異物 2.降低水溫 3.調整電壓 4.調整出口閥 5.更換電容器 |
|
泵送水減少 |
1.過濾器故障 2.送水管故障 3.轉子磨損故障 4.轉子轉向錯誤（三相泵） 5.電壓下降 6.液體粘度高 7.鼠籠式轉子桿斷裂 8.密封件損壞 |
1.清理過濾器 2.清除故障 3.更換轉子 4.回轉兩相 5.提高電壓 6.改善水質 7.更換轉子 8.更換密封件 |
|
起動機線圈燃燒 |
1.接地故障 2.損壞的密封盒及泄漏造成中間斷路 3.泵離水運轉時間太長 4.超負荷運轉 5.轉子斷裂 6.電纜開裂，泄漏及電纜受潮 7.頻繁開關 8.水泵遭雷擊 |
修理裝置，確定故障，拆線圈，重新接好，浸入漆中并烘干 |
|
漏電 |
1.電線沒接好 2.密封件泄漏 |
1.確定黃、綠線正確接地 2.更換密封件 |
