水泵之離心泵工作原理

水泵是一種輸送液體或?qū)σ后w加壓的機器。 它將原動機的機械能或其他外部能量傳遞給液體，以增加液體的能量。主要用于輸送液體，包括水、油、酸堿液、乳狀液、懸乳狀液和液態金屬。
也可輸送液體、氣體混合物和含有懸浮固體的液體。
泵性能的技術參數包括流量、吸力、揚程、軸功率、水功率、效率等；根據工作原理的不同，可分為容積泵、葉片泵等類型。
正排量泵利用其工作腔容積的變化來傳遞能量；葉片泵利用旋轉葉片和水之間的相互作用來傳遞能量。有離心泵、軸流泵和混流泵。

1。離心泵的工作原理
在啟動泵之前，將泵和進水管注滿水。泵運行后，在葉輪高速旋轉產生的離心力作用下，葉輪通道內的水被甩向四周，壓入蝸殼。葉輪入口形成真空。
池中的水在外部大氣壓的作用下沿著吸水管被吸走，以補充這個空間。
然后吸入的水被葉輪通過蝸殼拋出，進入出水管。
可以看出，如果離心泵葉輪不斷旋轉，它可以不斷地吸水和壓水，水可以從低到高或遠地不斷上升。
總之，離心泵之所以叫離心泵，是因?yàn)樗谌~輪高速旋轉產生的離心力的作用下，將水提升到高處。
2。離心泵的一般特性
1 水沿離心泵的流動方向是沿葉輪軸向吸入，垂直于軸向流出，即水流方向
2 由于離心泵是靠葉輪進口形成真空吸力，所以在啟動前需要將水注入泵和吸水管中，或使用真空泵抽氣形成真空，泵殼和吸入管必須嚴格密封，不得泄漏。
空氣，否則不會形成真空，也吸不到水。
3 由于葉輪進口不可能形成絕對真空，因此吸水高度離心泵的高度不能超過10米。除了水流過吸入管道造成的沿途損失外，實際允許安裝高度從泵軸到吸入水面遠小于10米。
如果安裝太高，不會吸水；另外，由于山區大氣壓力比平原低，所以在山區，尤其是高山區，同一臺泵的安裝高度應降低，否則吸不上水。

常用農用泵
離心泵
離心泵型號、規格、變型是農用泵中最多的。
根據水流入葉輪的方式，葉輪的數量，泵體是否能自吸，配套動力的大小和功率等，離心泵包括單級單吸離心泵、單級雙吸離心泵、多級離心泵和自吸離心泵。
泵、電動泵和柴油機泵等。
1。單級單吸離心泵
老泵型號有BA和B單級單吸離心泵。 80年代，我國根據國際標準和排灌機械的實際情況，進行了離心泵的研發，生產了IB和IQ單級離心泵。該系列產品已被列為國家專業標準和行業標準。
單級單吸離心泵，水從軸向一側進入葉輪，葉輪只有一個，所以稱為單級單吸離心泵。
其特點是與混流泵和軸流泵相比揚程高，流量小，結構簡單，使用方便。
Q型單級單吸離心泵，又稱輕小型離心泵，是根據國情設計的，滿足用戶對結構簡單、重量輕、價格低、性能好、配套方便的要求。產品共84種，分為3個
衍生系列，413個規格型號。
1 性能范圍：泵口徑50-200mm，流量12.5-400立方米每小時，揚程8-125米，配套動力包括直接柴油機，皮帶傳動，直接電機連接，功率1.1-110千瓦，轉速1450-2900轉/分鐘。

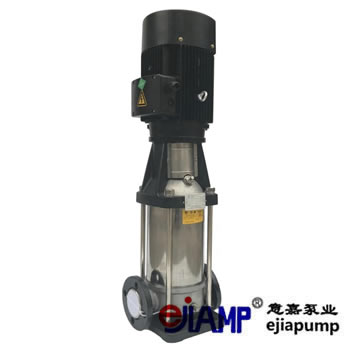

輕型不銹鋼多級泵結構輕小型離心泵為軸向吸入單級單吸懸浮離心泵，泵體后開，出口向上，后蓋壓入，軸承體直接連接泵體，泵腳位于泵體下
軸承用黃油潤滑，軸封分軟填料、機械密封、橡膠油封三種。
葉輪全封閉，傳動分為聯軸器傳動和皮帶傳動。
泵葉輪轉向：從泵進口方向看，葉輪轉向?yàn)轫槙r(shí)針，當泵直接連接柴油機時為逆時針。
泵出口可配手動泵，可拆除底閥，減少水力損失，使泵自吸。
2.單級雙吸離心泵
是一種從葉輪兩側給水的單級雙吸離心泵。由于泵蓋與泵體采用水平接頭組裝，故又稱臥式剖分離心泵。
單級單
與吸入式離心泵相比，具有效率高、流量大、揚程高等特點。
然而，它又大又重，一般用于固定操作。
適用于丘陵、高原中等規模灌區，也適用于廠礦、城市給排水。
單級雙吸離心泵有S型、Sh型、SA型和SLA型。 S型與Sh型的區別在于從驅動端看，S型泵為順時針方向旋轉，Sh型泵為逆時針方向。
方向旋轉。

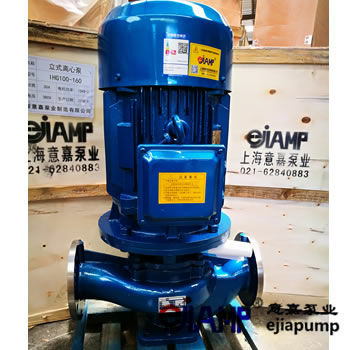

SLA型為立式單級離心泵。
S型泵的性能范圍為每小時160～18000立方米，揚程12～125米，進口直徑150 ～1400mm，轉速2950、1450、970、730、585、485、360轉。
一維泵性能范圍6.3～720立方米每小時，揚程16～ 600米，進水口直徑：50、75、100、125、150、200mm，其中50～125mm泵型最高轉速2950轉/分。
150～200mm泵型轉速為1480轉。
2結構型式D型多級離心泵為臥式多級2-12級，葉輪為單吸，泵體是分段式的。
當一級葉輪為雙吸時，用DS表示。同時指定兩種速度時，低速用DA表示。用于鍋爐給水的多級離心泵用DG表示。
3。自吸離心泵
自吸泵是靠泵本身的特殊結構產生自吸的單級單吸離心泵，稱為自吸離心泵。
與普通離心泵相比，泵體結構有顯著差異：一是泵進口位置增加，有時加裝吸入閥；二、出水側設置氣水分離室。
泵外的自吸泵是泵上加裝的自吸裝置，如渦流泵、水環形真空泵、噴射泵、手動泵。
與普通離心泵相比，自吸泵結構緊湊，操作簡單。既省去了開機前加水大量的麻煩，又省去了進水管的低閥，降低了進水阻力，增加了泵的出水量。
，但效率比同規格的普通離心泵低3-5倍。
自吸泵多用于輕型和小型噴灌機組和管道灌溉機組。
