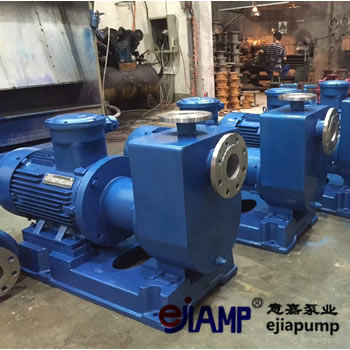

ZCQ型自吸磁力泵

ZCQ型 自吸磁力泵是自吸式磁力驅動泵的簡稱，是上海意嘉泵業根據全國廣大用戶的要求，在CQ型磁力泵和ZX自吸泵的基礎上吸取國外最新技術，并經過本廠工程技術人員反復研究試驗而成功的新產品，上意嘉泵業制造有限公司提供的ZCQ自吸式磁力泵的性能達到國外同類產品九十年代先進水平。以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水、自吸高度4米。結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，ZCQ型自吸磁力泵可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

ZCQ型自吸磁力泵工作原理：

ZCQ型自吸磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部分組成，結構見結構示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使ZCQ型自吸磁力泵內形成一定的真空度，達到自吸的作用。

ZCQ型自吸磁力泵安裝：

開箱后檢查泵銘牌，校對泵產品主要參數是否與使用要求相符。 泵應水平安裝，泵體不得承受管路重量。 泵與管路應保持良好的密封。

ZCQ型自吸磁力泵使用：

ZCQ型自吸磁力泵使用前應進行檢查、電機風葉轉動要靈活、無卡住及異聲現象，各緊固件要牢固。 管道離心泵擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。 接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。 泵停止工作前，先關閉排出閥門，再關閉電源，最后關閉吸入管閥門。
