泵最小流量保護方法介紹

泵最小流量保護方法介紹

對泵的最小流量保護一般有三種方式。分別是：A）設計連續循環系統 B）設計控制循環系統 或 C）設計泵保護閥系統。這三種保護方式介紹如下：

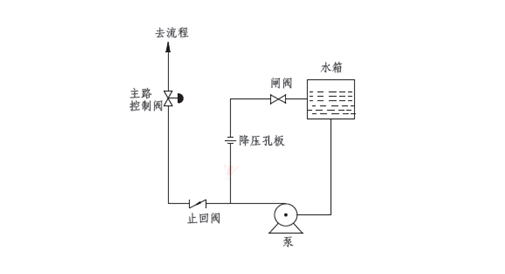

方式一.設計連續循環系統，其系統簡圖如下：

優點：
①投資較省
②當工藝上出現小流量工況時，限流孔板旁路先自動將其消除。
缺點：
①不論工藝上需要多少流量，旁路線始終都有流量通過。選泵時應把旁路流量附加到操作流量上，否則易造成泵出力不夠的情況。
②操作費用較高
③當泵的揚程很高，液體又處于飽和溫度下時，限流板孔后可能發生氣化。

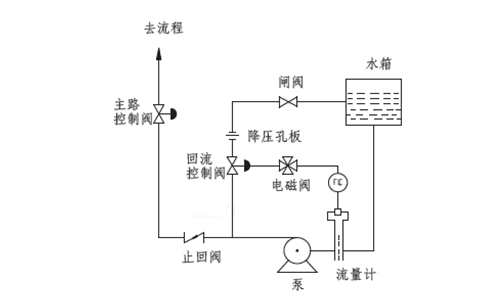

方式二.設計控制循環系統，系統簡圖如下：


優點：
①選泵可不考慮旁路流量附加值
②選旁路只有在小流量工況時才自動打開，平時關閉以節省能量。
缺點：
①增加一套自控回路造價太高。

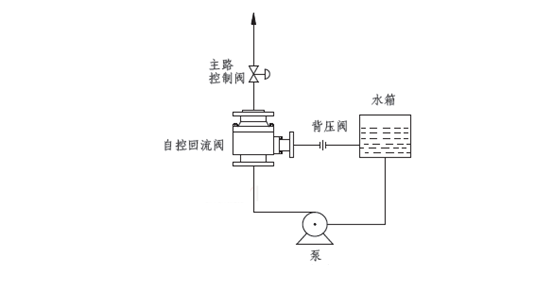

方式三：設計自循環控制閥保護系統


優點：
①自循環控制閥自動識別流量變化，自動開啟主路和旁路回路，完全自動控制；
②無需其他外接設備或元件控制；
③節省成本。

泵的三種保護方式比較：
1.連續循環系統：即回路經多級減壓孔板直接回儲罐，連續循環系統雖可實現對離心泵的保護，但要求泵必須提供額外的輸出功率，消耗了更多的電能。一臺6寸300lb, 出口壓頭152m，最小連續流量要求為91?/h的離心泵，按照目前商業用電每度0.82元計算，每年要多花出16萬的電費，因此，雖然降壓孔板的市場售價較低，但連續循環系統的實際運營成本很高。

2. 控制循環系統：由止回閥、流量計、多級減壓孔板、循環控制閥、電磁閥五個主要元件組成，該設計方法目前應用較為廣泛。其特點是當泵正常工作時回路處于關閉狀態，沒有額外的能耗損失，但是系統構成的元件多，可能的泄漏點多，同時需要動力源和信號源，宜受電磁干擾，屬于有電連接，購買、安裝和維護費用都比較高。

3. 自循環控制閥系統：集成了控制循環系統的主要元件的止回、流量感知元件、旁通控制、多級降壓功能于一體，減少了泄露點，采用完全機械結構，無需動力和信號源；在采購、調試、維護、耗損方面比控制循環系統具有更強的優勢。部分國外資料顯示，高壓控制循環系統中僅循環控制閥一個元件的市場售價堪比整臺自控自循環控制閥的市場售價。
