WQ潛水固定式高效無堵塞排污泵技術要求
.jpg)
WQ潛水固定式高效無堵塞排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

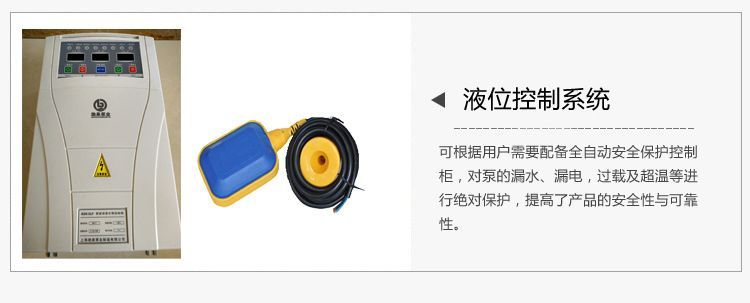

可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。在使用揚程范圍內保證電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
結構說明:QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。
配備多種保護裝置，使得泵運行可靠，其主部件作用如下： 信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。 葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。

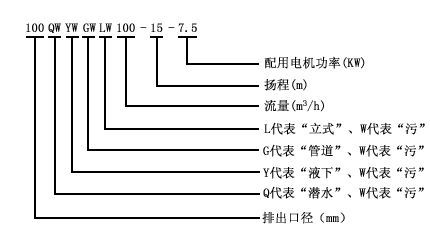

型號意義:

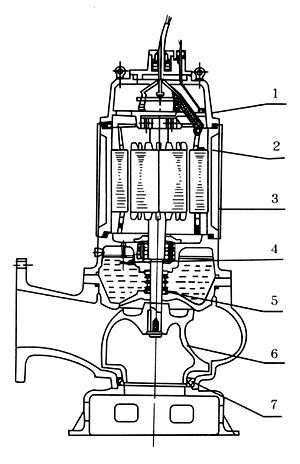

六、結構說明：
|
|
1 |
配全自動安全保護控制柜的泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵保護。 |
|
2 |
電機定子采用B級和F級絕緣，內裝熱保護傳感器。 |
|
|
3 |
根據使用場合口徑為2 00以上的泵，可根據用戶需要采用外循環冷卻系統，能保證水泵在水池的最低水位正常運轉。 |
|
|
4 |
油室內裝有漏水檢測探頭，當機械密封損壞后，水進入油室，探頭發生信號由控制系統對泵實施保護。 |
|
|
5 |
雙端面機械密封保證水泵可靠運行。 |
|
|
6 |
獨特的葉輪，具有很大的流道，能夠通過大的物料及纖維垃圾。 |
|
|
7 |
泵葉輪與泵體之間裝有可更換的耐磨圈，以保證泵以最佳效率運行 |
.jpg)
WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。
其主要部件作用如下：
信號線：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子：采用B級或F級絕緣。
漏水探頭：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體：與葉輪配用，使得泵具有高的效率。
密封環：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
