離心泵型號意義

離心泵模型及其含義
離心泵模型的表示方法通常由三部分組成：第一部分，中間部分和尾部。第一部分是一個數字，表示泵的主要尺寸和規格。泵的吸入口的直徑通常為毫米或英寸。
或使用D進行多級分段，Sh進行單級雙吸，F(xiàn)進行耐腐蝕泵的使用，Y進行離心油泵的使用；尾部通常使用數字來表示泵的主要性能參數，例如單級額定揚程，多級
泵級數等。
如果在泵中安裝了切割葉輪，
例如：80AY100×2A
#離心泵的型號，品種和規格及其變型在農用泵中很多。
根據水流入葉輪的方式，葉輪的數量，泵本身是否可以自吸以及功率的大小和類型等，離心泵包括單級離心泵，單級雙吸離心泵，多級離心泵和自吸式離心泵。
泵，電動泵，柴油泵等

 1。單級單吸離心泵的舊泵型號是BA和B型單級單吸離心泵。在1980年代，中國根據國際標準和排灌機械的實際情況更新開發了離心泵產品，并生產了IB。
型，IQ型單級離心泵系列產品已被列為國家專業標準和行業標準。
單級單吸離心泵，水從葉輪進入葉輪軸向一側，只有一個葉輪，因此稱為單級單吸離心泵。
它的特點是，與混流泵和軸流泵相比，揚程更高，流量更小，結構簡單，使用方便。＃r #IQ型單級單吸離心泵，又稱輕小型離心泵，是根據中國國情設計的，結構簡單，重量輕，價格低，性能好，使用方便，可以滿足用戶的要求。支持。產品共有84種，分為3個
衍生系列，413個規格型號。
 1性能范圍泵的口徑為50至200 mm，流量為12??.5至400立方米每小時的揚程為8至125米，輔助動力為柴油發動機直接連接，皮帶傳動，電動機直接連接，功率為1.1至110 kW，速度為1450至2900 rpm
 /分鐘。 r \\ n
 2結構型輕型和小型離心泵是軸向吸力單級單吸懸浮離心泵。泵體打開門，排污泵出口位于上方中央，后蓋壓入配合，軸承體和泵體直接連接，泵腳位于泵中
 ，軸承用黃油潤滑，軸封分為三種類型：軟密封，機械密封和橡膠油封。
葉輪全封閉，傳動分為聯軸器傳動和皮帶傳動。
泵葉輪轉向：從泵入口方向看，葉輪轉向?yàn)轫槙r(shí)針?lè)较颍?dāng)泵直接連接至柴油機時，葉輪轉向?yàn)槟鏁r(shí)針?lè)较颉?
泵出口可以配備手動泵，可以卸下底閥以減少液壓損失并使泵自吸。

2。雙吸離心泵
它是一種雙吸離心泵，可從葉輪的兩側供水。由于泵蓋和泵體是通過水平接頭組裝的，因此也稱為臥式離心泵。
與單級單吸離心泵相比，效率高
，大流量高揚程。
但是，它又大又笨重，通常用于固定操作。
適用于丘陵和高原中等地區的灌溉區域，以及工廠，礦山和城市的給排水。
有多種類型的雙吸離心泵：S型，Sh型，SA型和SLA型。 S型和Sh型之間的區別在于，從驅動端開始，S型泵順時針旋轉，而Sh型泵逆時針旋轉。
。
 SLB型是立式易于拆卸的雙吸泵。
 S型泵的性能范圍為每小時160至18000立方米12至125米，入口直徑150至1400毫米，速度2950、1450、970、730、585、485、360 rpm。
 3。多級離心泵
與單級泵相比，不同之處在于多級離心泵具有兩個以上的葉輪，可吸收水并分階段對水加壓，從而將水提升水位高，可以根據需要增加頭部。
泵葉輪級數。
多級離心泵主要用于礦井排水，城市和工廠供水，很少使用農業灌溉。它僅適用于高揚程，小流量的高山區水，解決了人畜飲水的難題。

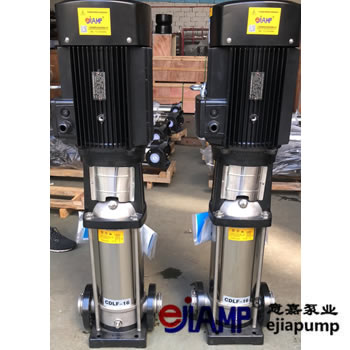

多級離心泵有兩種類型：立式多級離心泵和臥式多級離心泵。主要型號為D型，DL型多級離心泵，DW，DWL型小型多級離心泵。
 1D多級離心泵的性能范圍流量6.3?720立方米/小時，揚程16?600米，入口直徑：50、75、100、125、150、200 mm，其中50?125 mm泵類型為高速
 2950 rpm，150-200毫米泵速度為1480 rpm。
 2結構類型D型多級離心泵是臥式多級2到12級，葉輪是單吸力，泵體是分段的。
第一級葉輪為雙吸時，以DS表示。同時指定兩個速度時，低速由DA表示。用于鍋爐給水的多級離心泵以DG。
表示。
 4。自吸泵
自吸泵是一種單級單吸離心泵，通過其自身的特殊結構產生自吸效果，被稱為自吸離心泵。
與普通離心泵相比，泵體的結構有很大的不同：首先，增加了泵的進口位置，有時還安裝了一個吸入閥；其次，在出口側設有氣水分離室。
泵外的自吸泵在泵外配備有自吸裝置，例如渦流泵，水環真空泵，噴射泵和手動泵。
#與普通離心泵相比，自吸泵結構緊湊，操作簡單，不僅省去了澆筑的麻煩啟動前大量注水，也消除了進水管的低壓閥，降低了進水阻力，并增加了泵的輸出功率，但與同規格的普通離心泵相比效率為3降低5。
自吸泵主要用于輕型和小型灑水灌溉單元和管道灌溉單元。
自吸離心泵類型很多，
ZX型自吸離心泵有TC型，BPZ型和ZB型。
1、ZB型性能范圍流量2?200m3 / h，揚程8?100m，配套功率0.25 ?45kw。
2、結構類型特征根據泵配套動力機的類型，分為電動機自吸泵和柴油機自吸泵。
根據自吸功能的結構和工作特性，可分為內滑動式，外滑動式，水環輪式等類型。
傳動方式包括直接聯軸器傳動，包括內軸傳動和皮帶傳動。
入口直徑為25?200 mm，共有10個口徑，54個規格。
