立式管道離心泵選型參數及規格

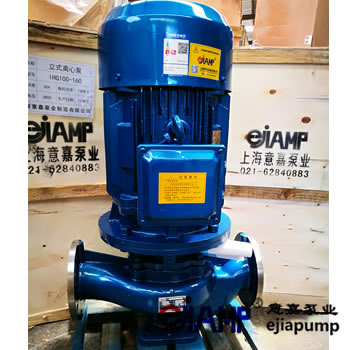

I. ISG立式管道離心泵 - 產品概述：
 Ejiamp立式管道離心泵ISG系列單級單吸立式管道離心泵，用于輸送無固體顆粒和液體的清潔水物理和化學性質類似于水。
同時，根據使用溫度，介質和其他不同的ISG型管道離心泵的基礎上應用熱水，高溫，腐蝕性化學泵，油泵。
該產品具有同樣的節能，低噪音和穩定的性能。
聯合國機組的科技人員采用優良的水力模型，采用IS型離心泵的性能參數，該離心泵是在一般立式泵的基礎上設計的。
該系列產品具有效率高，噪音低，性能可靠等優點。
符合最新國家機械部JB / T53058-1993的標準。
產品按ISO02858標準設計制造。

二，ISG立式管道離心泵 - 主要特點：
 1。立式管道離心泵結構緊湊，體積小，外形美觀。其結構決定了安裝占地面積小。如果添加保護蓋，可將其放在室外。
 2。葉輪直接安裝在電機軸上，確保泵的同心度，從而提高了泵的運行穩定性，延長了泵的使用壽命。
 3。軸封采用機械密封或機械密封的組合。采用優質硬質合金密封圈，提高密封件的耐磨性，有效延長泵的使用壽命。
 4，安裝維護方便，無需拆卸管道系統。
泵的入口和出口直徑相同，簡化了管道的連接。
 5。泵的串聯和并聯運行方式可根據流量和升程的需要采用。
 6，根據需要，吸入口和出水口可安裝在同一方向或90° ，180°，270°幾個不同的方向，以滿足不同的連接場合。
 7。泵頭可以根據泵級的需要增加或減少，并與切割葉輪的外徑相結合，而不會改變安裝占地面積，這在其他泵中是不可用的。
三，ISG立式管道離心泵 - 主要用途：
 1。 ISG立式管道泵用于輸送清潔水和其他具有類似于清潔水的物理特性的液體。適用于工業和城市給排水，高層建筑增壓供水，園林噴灌，消防，長距離供水，供暖
，衛浴等冷暖水循環增壓和設備配套。
使用溫度為80°C。
 2，IRGGRG立式熱水高溫?zé)崴h(huán)泵，適用于能源，冶金，木材加工，化工，紡織，造紙和餐飲，浴室，酒店和其他鍋爐熱水加壓循環和城市供熱系統循環泵，
 IRG使用不超過120°C的中溫，GRG型使用不超過240°C的中溫。
 3，IHG立式管道化學泵，用于輸送固體，不含固體顆粒，腐蝕性，粘度類似于水，適用于石油，化工，冶金，電力，造紙，食品，制藥和合成纖維行業，使用溫度＃ ## -20°C~ + 120°C
 4，IHGB型不銹鋼防爆化學分離
心泵，適用于輸送易燃易爆化學液體。
 5。 YG立式管道油泵用于輸送汽油，煤油和柴油等石油產品。待輸送介質的溫度為-20°C~ + 120°C。
 6，ISGD，IRGD，GRGD，IHGD，YGD，IHGBD立式低速離心泵，適用于低環境聲音要求和空調循環。
四，ISG立式管道離心泵 - 工作條件：
 1。吸入壓力≤1.0Mpa，或泵系統最大工作壓力≤1.6Mpa，即泵吸入壓力+泵頭≤1.6Mpa，泵靜壓試驗壓力為2.5Mpa，宜家泵ISG型管道離心泵訂貨時
請注明系統工作壓力。
當泵系統的工作壓力大于1.6Mpa時，應在訂貨時單獨提交。
為了制造，泵的過電流元件和連接部分由鑄鋼制成。
 2。待輸送介質中固體顆粒的體積不超過每單位體積0.1，顆粒尺寸為0.2mm。注意：如果介質與細顆粒一起使用，請?jiān)谟嗁彆r(shí)注明，以便使用耐磨的機械密封。
 3，環境溫度℃，相對濕度\\ u003c95。
注意：如果介質與小顆粒一起使用，請?jiān)谟嗀洉r(shí)注明，以便制造商采用耐磨機械密封。
 V。 ISG類型結構說明：
 1。泵和電機具有相同的端蓋，軸向尺寸縮短，結構簡單。
 2。泵體上設有壓力出水孔和排水孔。
 3。泵體上設有排氣閥，可在工作前排出泵內的空氣。
 4。泵體底部設有安裝底板和螺栓孔，以確保整個裝置的穩定性。
