最詳細的不銹鋼磁力泵零部件功能及介紹

CQ不銹鋼磁力泵無泄漏。外磁鋼和內磁鋼之間有一個完全密封的隔離套。磁力驅動器，電動機軸通過磁鋼之間的磁極吸力同步直接驅動葉輪;完成運輸?shù)哪突じg磁力泵
磁力泵包括：外殼，葉輪，轉子，隔離套，外部磁鐵，電機等。下面介紹磁力泵腹部的內部組件，以及它起什么作用;

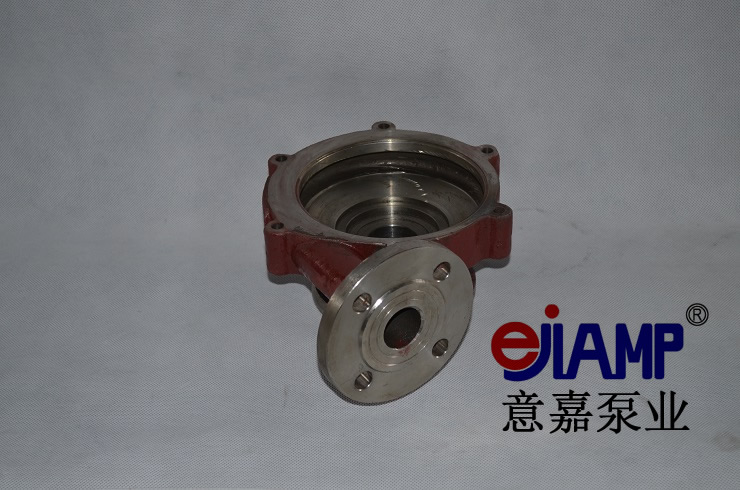

不銹鋼磁力泵殼體
 1。殼體部分：由泵體，泵蓋等組成，承受泵的全部工作壓力;泵體葉輪的液壓形式符合API685標準，這是磁力泵水力性能的主要特征部分。它的功能是迫使液體旋轉。
因此，原動機的機械能轉換成液體能量。

2、轉子部分：分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

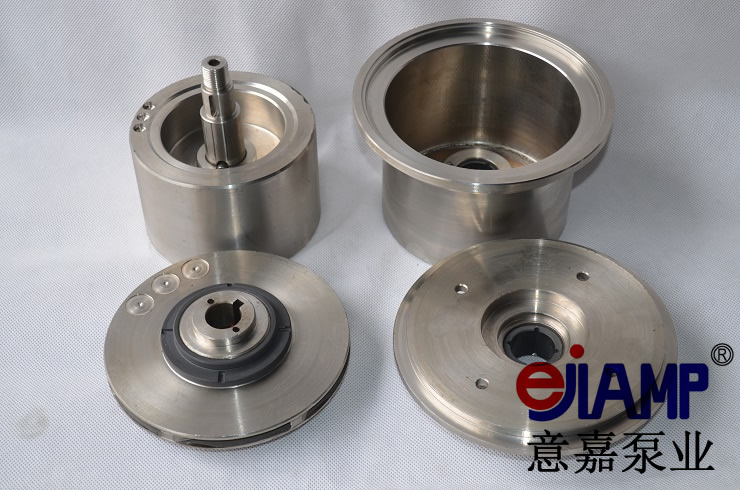

不銹鋼磁力泵轉子葉輪

3、內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。
4、傳動部分：泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

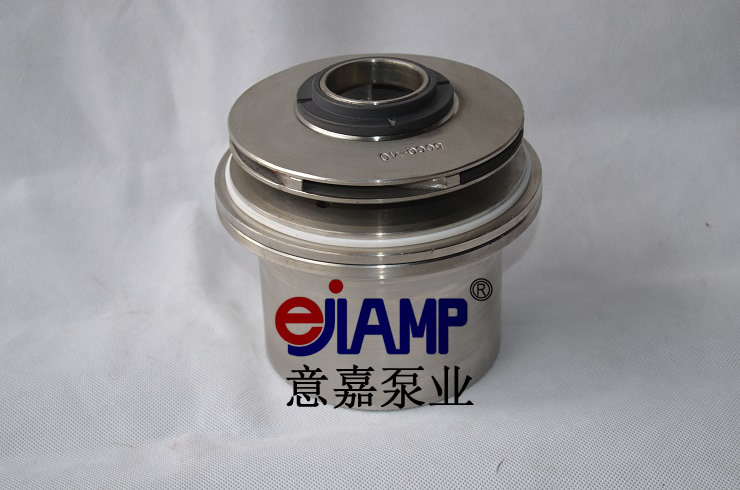

不銹鋼磁力泵
5、隔離套：隔離套是能徹底實現磁力泵完全無泄漏這一有點的唯一零件。

6、連接部分：由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件?；瑒虞S承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。

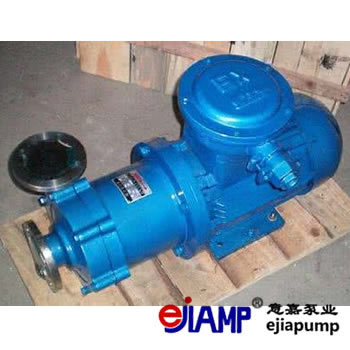

磁力泵
