自吸泵工作原理

自吸泵
自吸泵在啟動前不需要注水，并且可以通過其自身的設備特性實現進水管排水的影響。

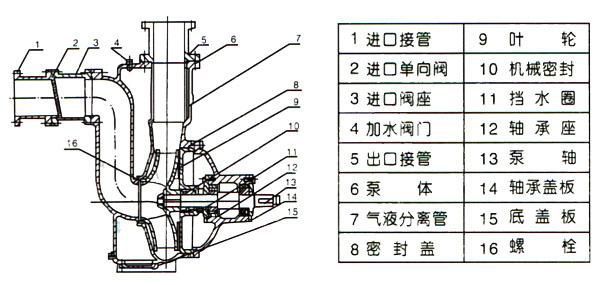

常用的自吸泵是指外部混合離心式自吸泵，它根據葉輪的旋轉使液體流入蝸殼，使泵體形成真空，從而使打開自吸泵的單向閥，從入口吸入液體。
液體通過葉輪流路輸出，這是自吸泵的工作原理。
普通離心泵與離心泵的區別
 1）啟動前，自吸式離心泵首次啟動時應向泵體內注入一定量的啟動循環水;每次離心泵啟動時，必須同時用水填充進水管和泵體，或使用輔助設備前進
水泵抽水。
 2在設備上，自吸式離心泵只在沒有底閥的情況下將過濾網安裝在進水管的下端;離心泵必須在進水管下端有一個底閥或在出水口有一個抽吸裝置。
 3）操作時，泵具有相同的性能參數，一般自吸式離心泵泵的效率低于離心泵，空化性能差。    \\ n
自吸泵根據其原理分為以下幾類：動作：
 1。氣液混合（包括內部混合和外部混合）;
 2。水環輪型;
 3。噴射式（包括液體噴射和氣體噴射）。


氣液混合自吸泵的工作過程：由于自身泵體的特殊結構啟動泵，泵停止后，泵體內有一定量的水。在泵再次啟動之后，由于葉輪的旋轉，管道中的空氣和水被吸入。
完全混合并排放到氣水分離室，氣水分離室上部的氣體溢出，下部水返回到葉輪，并與剩余的空氣重新混合。吸入管直到泵中的氣體和吸入管完全排出。
吸氣并正常抽水。
水環輪式自吸泵將水環輪和水泵葉輪組合在一個殼體內，通過水環輪排出氣體，實現自吸。
當泵正常工作時，水環輪和泵葉輪的通道可被閥門攔截，水環輪中的液體可以排空。   \\ n
噴射式自吸泵，由離心泵和噴射泵（或噴射器）組合而成，依靠噴霧裝置在噴嘴處產生真空吸力
