ISG管道離心泵結構圖

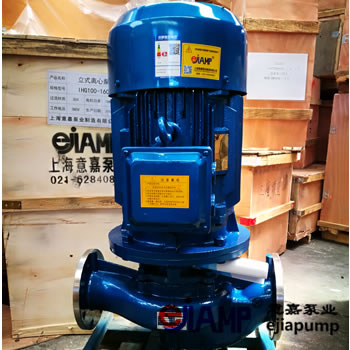

I. ISG立式管道離心泵 - 產品概述：
Ejiamp立式管道離心泵ISG系列單級單吸立式管道離心泵，用于輸送清潔水，無固體顆粒和液體，具有與水相似的理化性質。同時，根據使用溫度，介質和其他不同的ISG型管道離心泵的基礎上應用熱水，高溫，腐蝕性化學泵，油泵。該產品具有同樣的節能，低噪音和穩定的性能。聯合國機組的科技人員采用優良的水力模型，采用IS型離心泵的性能參數，該離心泵是在一般立式泵的基礎上設計的。該系列產品具有效率高，噪音低，性能可靠等優點。它符合最新的國家機械部門JB / T53058-1993標準。該產品根據ISO02858標準設計和制造。
二，ISG立式管道離心泵 - 主要特點：
1，立式管道離心泵結構緊湊，體積小，外形美觀。其結構決定了安裝占地面積小。如果添加了保護蓋，可將其放在室外。
2.葉輪直接安裝在電機軸上，確保泵的同心度，從而提高泵的運行穩定性，延長泵的使用壽命。生活。
3.軸封采用機械密封或機械密封的組合。采用優質硬質合金密封圈，提高密封件的耐磨性，有效延長泵的使用壽命。
4，安裝維護方便，無需拆卸管道系統。泵入口和出口具有相同的直徑，簡化了管道的連接。
5.可根據流量和揚程要求采用泵的串聯和并聯運行方式。
6，根據需要，吸入口和出水口可以安裝在同一方向或90°，180°，270°幾個不同方向，以滿足不同的連接場合。
7.泵頭可以根據泵級的需要增加或減少，并與切割葉輪的外徑相結合，而不會改變安裝占地面積，這在其他泵中是不可用的。
三，ISG立式管道離心泵 - 主要用途：
1. ISG立式管道泵用于輸送清潔水和其他具有類似于清潔水的物理特性的液體。適用于工業和城市給排水，高層建筑增壓供水，園林噴灌，消防，長距離供水，供暖，衛生間等冷暖水循環增壓和設備配套。使用溫度為T <80°C。
2，IRG（GRG）立式熱水（高溫）熱水循環泵，適用于能源，冶金，木材加工，化工，紡織，紙張和餐館，浴室，酒店和其他鍋爐熱水加壓循環和城市供熱系統循環泵，IRG使用介質溫度不超過120°C，GRG型使用介質溫度不超過240° C。
3，IHG立式管道化工泵，用于輸送不含固體顆粒的液體，腐蝕性，粘度類似于水，適用于石油，化工，冶金，電力，造紙，食品，醫藥和合成纖維等行業，使用溫度為-20° C~ + 120°C
IHGB型不銹鋼防爆化學離心泵適用于輸送易燃易爆化學液體。
5. YG立式管道油泵用于輸送汽油，煤油和柴油等石油產品。要輸送的介質的溫度為-20℃?+ 120℃。
6，ISGD，IRGD，GRGD，IHGD，YGD，IHGBD立式低速離心泵，適用于低環境聲音要求和空調循環的場合。

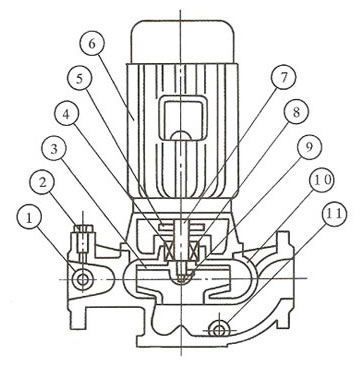

ISG管道離心泵結構圖：
