磁力泵系列配件圖片

磁力泵的結構和組成：磁力泵由三部分組成：泵，磁力執行器和電動機。磁致動器由外磁缸，內磁缸和非磁隔離套組成。
磁力泵的結構類似。主要是看磁塊的磁性能保持多長時間。
目前，磁力泵有許多磁性材料可供選擇。常用的有ALNICO，鐵氧體和稀有永磁材料鉆SMCO5（簡稱1：5），SM（CO，CU，F(xiàn)E，ZR）7.4（簡稱2:17），ND-FE-B等。
稀土永磁材料是最優選的，最強大的是NdFeB ND-FE-B，其最大磁能積高達28X104T·A / M以上，內部矯頑力超過1120KA / M，其中很受青睞。但是，工作溫度不能超過120°C高溫條件下可用于鉆永磁材料，SM（CO，CU，F(xiàn)E，ZR）7.4磁能產品約為192X103T·A / M，其工作溫度可以高達300°C

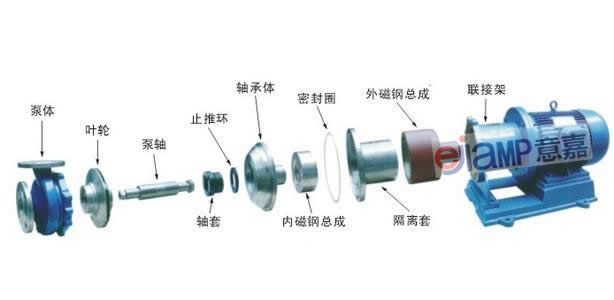

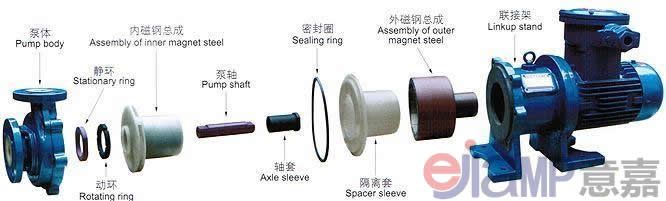

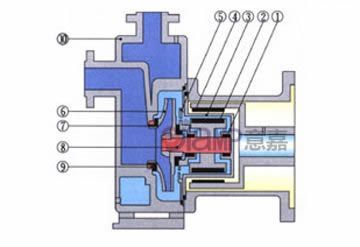

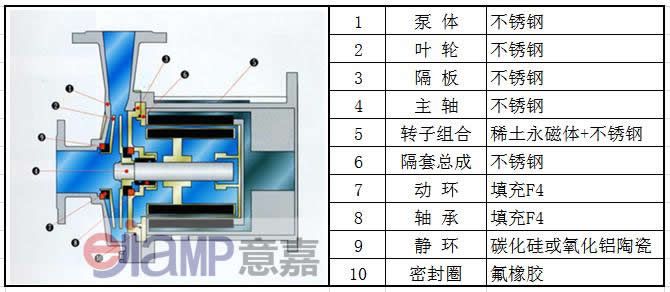

以下是市場上常見的不同類型磁力泵的詳細結構：

1.殼體部分：由泵體，泵蓋等組成，承受泵的全部工作壓力;泵體葉輪的液壓形式符合API685標準，這是磁力泵水力性能的主要特征部分。其功能是迫使液體旋轉。由此原動機的機械能轉換成液體能。
2.轉子部分：分為安裝在泵軸上的旋轉部件和安裝在驅動軸上的旋轉部件。泵軸是承載葉輪和內轉子并傳遞扭矩的重要部件。
安裝在泵軸上的旋轉部件由葉輪，軸承，止推環構件，內磁轉子構件等構成，泵軸本身構成與介質接觸的轉子部分。
安裝在驅動軸上的旋轉部件由外磁轉子部件，滾動軸承，驅動軸襯套等，以及構成與空氣接觸的轉子部分的驅動軸本身組成。
3.連接部分：由連接框架和軸承箱連接的靜態連接件?；瑒虞S承，襯套和推力盤：泵轉子部件的支撐和定位部件。
4.傳動部分：泵和原動機通過膜片式延伸聯軸器部件連接。修理時，只拆下聯軸器的中間隔膜，并修復磁力泵。
5，內轉子和外轉子：內轉子和外轉子一起使用以形成磁力泵的磁力驅動部件。
6.隔離套：隔離套是唯一可以完全實現磁力泵完全無泄漏的部件。
由于泵軸與介質接觸，因此材料要求是耐腐蝕性，高加工精度，高強度或通過熱處理增加材料強度。
