管道增壓泵系統圖

我們知道，管道增壓泵是增壓泵的總稱，安裝在管道上，為運輸?shù)慕橘|(zhì)提供額外的壓力以實現平穩流動。 但是，管道上沒有安裝單個增壓泵。 它是一個完整的增壓泵系統。 它需要有效地操作增壓泵，便于拆卸和維護以及調試。 它還需要在管道上安裝其他附件。 根據增壓泵是否是自動的

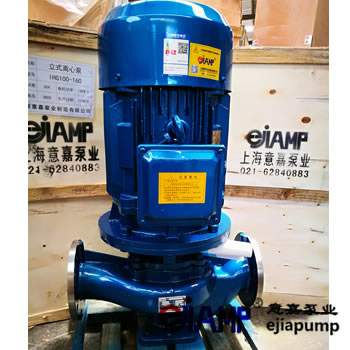

操作，分為兩種情況，不同的控制系統在不同的情況下，但管道配件基本相同。 以下是單獨介紹：管道離心泵
非自動管道增壓泵
非自動管道增壓泵只需要電源開關盒手動控制增壓泵的啟動和停止，但為了便于安裝，維護和調試，外部管道附件是必不可少的。

自動管道增壓泵
全自動管道增壓泵和非自動管道增壓泵之間的唯一區別在于電氣控制。 自動管道增壓泵必須有一個泵自動控制箱。 自動控制方式應根據實際需要選擇，可通過液位，實際，差壓，溫度，變頻等控制。不同的場合適用于不同的控制方式。 選擇類型時請選擇控制方式。

管道增壓泵安裝技術要求
1：連接到設備的管道必須由單獨的支撐架支撐。不要將管道的重量施加到設備上。
2：進口模式1表示設備連接到水管或高水箱;進水模式2表示設備從設備下方的下游水池抽水。
3：Ht表示當設備從高水位或低水位水池抽水時，從吸水管末端到水位的最小距離，并且不能低于25厘米。
4：Hb表示從高水池或低水池抽水時吸水管與水池底部的最小距離。建議不要小于25厘米。
5：Hs = 10.3-NPSH-Hz-Hy，Hs表示最大吸入行程，吸入行程包含在升降機中; NPSH表明泵必須具有NPSH，通常為2.0-3.0米; Hz表示管道的電阻已損壞。一般來說，需要0.5米; Hy表示必須保留的安全裕度，通常為0.5米。在實際使用過程中盡量避免從低水位池中抽水。
