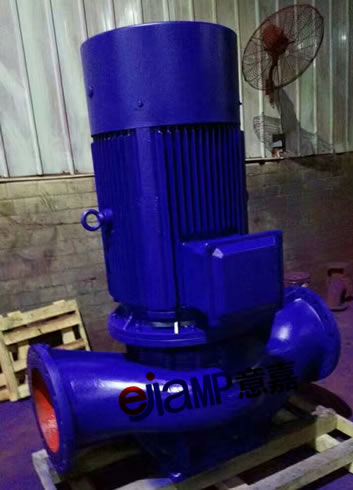

管道離心泵的安裝方法

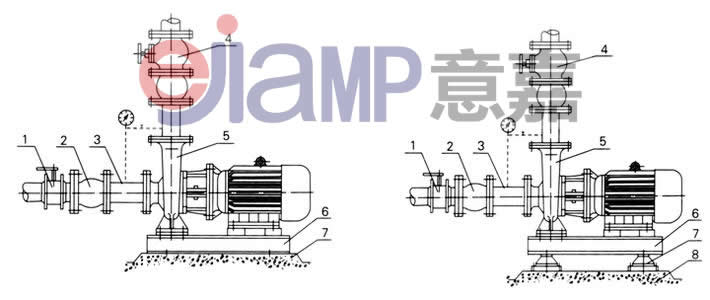

一，離心泵安裝技術

安裝管道離心泵的關鍵是確定離心泵的安裝高度，即吸入過程。這個高度是指從水源表面到離心泵葉輪中心線的垂直距離。不得與容許吸入高度混淆。水泵產品規格或銘牌上允許的真空高度表示吸入高度是水泵入口部分的真空度。另外，試驗在標準大氣壓和20℃的水溫的條件下進行。它沒有考慮吸入管道的流動情況。
該
泵的安裝高度應為吸入管吸入管路損失后扣除真空高度后剩余值的一部分。它應該克服地形吸力的實際高度。泵的安裝高度不得超過計算值。否則，離心泵將無法抽水。另外，有影響的計算值的大小是吸管的阻力損失頭。因此，應采用最短的管道布置，肘管等配件應盡可能小，同時也可考慮采用適當直徑的一些水管來降低管道中的流量。
該
需要指出的是，當管道離心泵安裝現場的高程和水溫與試驗條件不同時，當局部高程超過300米或抽水溫度超過20攝氏度時，計算需要更正。也就是說，不同高度的大氣壓和飽和蒸氣壓高于水溫20°C。但是，當水溫低于20°C時，飽和蒸汽壓力可以忽略不計。從管道安裝技術來說，吸管需要嚴格密封，不能漏水或漏水。否則，離心泵入口處的真空度會受到損害，因此離心泵可以減少水量，即使在嚴重的情況下也不會泵送水。因此，要做好管道接口工作，確保管道連接的施工質量。

二，離心泵安裝高度Hg計算
該
容許吸入高度Hs是允許泵入口處的壓力p1允許的最大真空度。實際允許的吸入高度Hs值不是根據公式計算的值，而是由泵制造商通過實驗確定的值。該值附加到泵樣本供用戶使用。應注意的是，泵樣品中給出的Hs值是使用清水作為工作介質，在20℃的操作條件和1.013×105Pa的壓力下的值。當操作條件和工作介質不同時，轉換是必須的。
該
1運輸干凈的水，但操作條件和實驗條件不同，可以按照下式轉換：Hs1 = Hs + Ha-10.33-Hυ-0.242當待運輸?shù)囊后w和惡棍條件為不同于實驗條件，需要進行兩步轉換：第一步取決于上述公式將檢測到的泵樣品Hs1;根據以下公式Hs1將第二步轉換成H？s
該
2計算油泵的NPSHΔh時，使用NPSHΔh計算安裝高度，即泵允許吸收的真空度，即泵的允許安裝高度，單位為米。 NPSHΔh從油泵樣本中檢索并且其值也被使用20°C水分測定。 如果運輸其他液體，還必須進行更正。 檢查相關書籍。
該
吸入過程=標準大氣壓力（10.33米） - NPSH - 安全（0.5米）標準大氣壓力管道真空高度10.33米。 例如：一臺泵的NPSH必須為4.0米，吸氣范圍為Δh？ 解決方案：Δh= 10.33-4.0-0.5 = 5.83米。
該
從安全角度來看，泵的實際安裝高度應小于計算值。 當計算出的Hg值為負值時，表示泵的吸入口應低于罐的液位。 實施例2-3從樣品中檢查離心泵以使吸入真空高度Hs = 5.7m。 據了解，吸氣管總阻力為1.5mH2O，局部大氣壓為9.81×104Pa。 吸入管路中液體的動態壓力可以忽略不計。

嘗試計算：
該
1在20°C下輸送水時離心泵的安裝。
該
2而是將離心泵安裝高度安裝在80°C。
該
解決方案：1在20°C時抽水時的泵安裝高度。
該
已知：Hs = 5.7mHf0-1 = 1.5mu12 /2g≈0當?shù)卮髿鈮毫?.81×104Pa，與泵出廠情況基本一致，所以泵的安裝高度為Hg = 5.7-0-1.5 = 4.2m。
該
2泵送80°C水時的泵安裝高度
該
當輸送80°C的水時，安裝高度不能直接從泵樣品中的Hs值計算。 必須按照下式轉換：Hs1 = Hs + Ha-10.33-Hυ-0.24已知Ha = 9.81×104Pa≈10mH2O由附錄可知，80℃水的飽和蒸氣壓為47.4kPa。 Hv = 47.4×103 Pa = 4.83mH2OHs1 = 5.7 + 10-10.33-4.83 + 0.24 = 0.78m將Hs1值代入公式得到安裝高度Hg = Hs1-Hf0-1 = 0.78-1.5 = -0.72mHg為負數，表明泵應安裝在水池表面以下，至少比液位低0.72m。 單級雙吸離心泵單級雙吸離心泵是一種新型高效節能泵。 等效的能效，運行效率可以比原來的水泵高出近20％

1.外形緊湊美觀，穩定性好，安裝方便。
該
2，雙吸葉輪，運轉平穩，優化設計，軸向力最小，水力性能優異。 經過精密鑄造后，泵殼的內表面和葉輪表面具有極強的耐光性。 和高效率。
該
3.軸承采用SKF和NSK軸承，確保運轉平穩，噪音低，使用壽命長。
該
4.軸封采用BURGMANN機械密封或填料密封。 它可以保證在8000小時運行過程中無泄漏。
該
5.組裝時不需要調整安裝形式。 它可以根據現場條件使用。 單獨或水平安裝。
該
6，可安裝自吸裝置，實現自動吸水，即無需安裝底閥，無需真空泵，無需停機，泵即可啟動。
